Részletes oldal szárrugók: T-19260R | Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 0°

árlépcsők (Ár csoport: L)

mennyiségegységár (EUR)

1 5,4200 EUR

2 3,8200 EUR

3 3,6400 EUR

7 2,6600 EUR

17 1,3800 EUR

37 1,0200 EUR

75 0,8900 EUR

125 0,5823 EUR

175 0,5445 EUR

250 0,4945 EUR

350 0,4610 EUR

450 0,4169 EUR

mennyiség:

Adatlap letöltése

Fémrugó jelleggörbe letöltése

CAD adatok

elmozdulás-erő méretezése

műszaki adatok

képlet karakterekértékegységLeírás

Anyag EN 10270-3-1.4310 - Alapanyag fajtája

Tekercselési irány jobb - Tekercselési irány bal vagy jobb

Szárállás (terhelés nélkül) 0 fok Szárállás (terhelés nélkül)

alpha1 fok Az előfeszített rugó forgásszöge

F1 N Előfeszített rugó által kifejtett rugóerő

M1 Nmm Az előfeszített rugó által kifejtett nyomaték

alpha2 fok A megfeszített rugó forgásszöge

F2 N Feszített rugó által kifejtett rugóerő

M2 Nmm A megfeszített rugó által kifejtett nyomaték

alphah fok Munkavégzési forgásszög

d 2,5 mm Huzalkeresztmetszet

Di 22,5 mm Tekervény belső átmérője

Dd mm Tüskeátmérő

LsH mm Az emelőkar szárhossza

LsR mm A nyugvó kar szárhossza

Lk0 7,5 mm A rugótest hossza

Ls 75 mm Szárhosszak

RH mm A rugótest távolsága az emelőkar erőbevezető pontjától

Mntol 489,51 Nmm (+/-) Tolerance maximum torque

Mn 1558,44 Nmm A rugó által kifejtett legnagyobb nyomaték

alphan 39,59 fok A rugó legnagyobb forgásszöge

nt 2 Darab Tekervények száma

Ddmax 20,2 mm Legnagyobb lehetséges tüskeátmérő

Ddmin 18 mm Legkisebb lehetséges tüskeátmérő

Ditol 0,54 mm (+/-) tolerance of inner coil diameter

Gew 11,8841 g A termék tömege

PG L - A cikk árcsoportja

		Katalógusok a standard fémrugókhoz			Katalógusok más fémrugókhoz
		A katalógusok áttekintése Kompressziós rugók Hosszabbító rugók Torziós rugók Sűrítő rugós szálak Hosszabbító rugós szálak			Furat gyűrűk kettos szárrugó kettos rugós csatlakozó egyszeres rugós csatlakozó rugóválaszték kábel- és tömlovédo spirál 1400 kábel- és tömlovédo spirál 1410 kábel- és tömlovédo spirál 1420			kábel- és tömlovédo spirál 1430 kábel- és tömlovédo spirál 1440 biztosító kapcsok kötél húzórugók acélhuzalok tekercsben acélhuzalok rúdban Tengelygyűrűk Biztosító harisnyakötő rugó

		Érdeklődés a szokásos fémrugókról			Érdeklődés más fémrugókról
		A vizsgálatok áttekintése Kompressziós rugók Hosszabbító rugók Torziós rugók Sűrítő rugós szálak Hosszabbító rugós szálak			Furat gyűrűk kettos szárrugó acélhuzalok tekercsben acélhuzalok rúdban egyszeres rugós csatlakozó kettos rugós csatlakozó kábel- és tömlovédo spirál 1400 kábel- és tömlovédo spirál 1410 kábel- és tömlovédo spirál 1420 kábel- és tömlovédo spirál 1430 kábel- és tömlovédo spirál 1440			kötél húzórugók biztosító kapcsok Tengelygyűrűk Biztosító harisnyakötő rugó Kúpos nyomórugók Hosszabbító rugók kúposak Speciális rugók Hajlított huzal alkatrészek Érintkező rugók Alakrugók Fém rugók bármilyen

		Információk a fémrugókról			Információk főbb rugótípusok
		Információs hosszabbító rugók \| Termékek Testre szabott préselt és hajlított alkatrészek \| Bélyegzett és hajlított részek Mit jelent a rugómerevség? \| Tudás Vásároljon rugóacél szalagot és rugóacél lapokat \| Anyag Rugós csapszegek és egyéb rögzítő elemek \| Termékek Számítsa ki a rugóállandót \| Tudás Design rugós test \| Tudás Öntött rugók és laprugók \| Eladás Kúpos nyomórugók \| Termékek Hosszabbító rugók méterenként \| Molle di trazione senza fine Öntött rugók, préselt és hajlított alkatrészek és lézeres alkatrészek a vevő igényei szerint \| Eladás A feszítő kompressziós rugók típusai \| Ipar Rugóacél feszültség-nyúlás diagramja \| Anyag Számolja ki a tekercsrugókat \| Szalagrugók Testreszabott rajzrészek \| Bélyegzett és hajlított részek Hooke törvénye \| Ipar Számítsa ki a rugóerőt \| Molle di compressione senza fine Nyomórugók a DIN 2098 szerint \| Vendita Rugózott acéllemezek és felületkezelések alkalmazása \| Anyag Levélrugó számítás \| Forma rugók A biztonsági elemek kiválasztása \| Vendita Rugós rendszerek speciális feladatokhoz \| Comunicato stampa Bélyegzési és formázási technológia \| Bélyegzett és hajlított részek Lapos rugók ajánlata \| Lapos rugók Acélrugók felületkezelése \| Materiale Fémrugók kialakítása – 1. rész „Alapok” \| Comunicato stampa Nem pozitív kapcsolat a rugóerővel \| Rugós alátétek Ajánlat rugós klipszek \| Tavaszi klipek A kompresszió az űrben rugózik \| Comunicato stampa Nagy fáradási szilárdságú rugós anyagok \| Servizio			Nyomorugok Huzorugok Torzios rugok Huzalrugo Specialis rugok Forma rugók Lapos rugók

		Szerviz és Információs			Szállítási Program			Katalógus
		Műszaki tanácsadás Rugóméretezés a Gutekunst Federn vállalatnál Ár érdeklődés Fémrugó számítás a DIN 13906 szerint CAD-adatok létrehozása Springs fórum Filmek és videók Egyetemi szolgáltatás Fém rugós információk - blog.federnshop.com			Katalógus rugók Speciális rugók Tavaszi anyag Információk a felületkezelésekről Szerelésre készen csomagolt rugók			Tavaszi katalógus kérés Federnshop.com E-közbeszerzés (elektronikus beszerzés)

Részletes oldal szárrugók: T-19260R | Rozsdamentes acél Ø 2,5 x 22,5 x 75 mm / 0°

árlépcsők (Ár csoport: L)

műszaki adatok

Származási ország: DE | Vámtarifaszám: 73202089

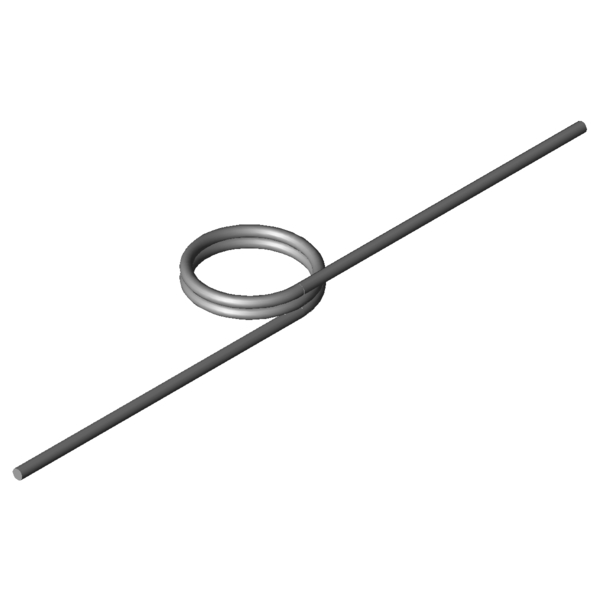

Termékkép - szárrugók T-19260R
