Részletes oldal nyomórugók: VD-362A | Rozsdamentes acél Ø 5 x 25 x 110 mm

árlépcsők (Ár csoport: AG)

mennyiségegységár (EUR)
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR
CAD kép nyomórugók VD-362A

műszaki adatok

képlet karakterekértékegységLeírás
Anyag EN 10270-3-1.4310 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 5 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 25 mm Átlagos tekervényátmérő
De 30 mm Tekervény külső átmérője
Dd 19,1 mm Legnagyobb tüskeátmérő
Dh 31 mm Legkisebb hüvelyátmérő
L0 110 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 601,968 N Legnagyobb rugóerő statikus terhelésnél
Ln 86,78 mm A rugó legkisebb hossza statikus terhelésnél
sn 23,22 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 481,704 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 91,42 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 18,58 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 7,778 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 13,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 25,926 N/mm Rugóarány
Gew 188,9435 g A termék tömege
Fntol 81,17 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 79,07 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,35 mm (+/-) tekervényátmérő tűréshatára
L0tol 2,34 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG AG - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Származási ország: DE | Vámtarifaszám: 73202081

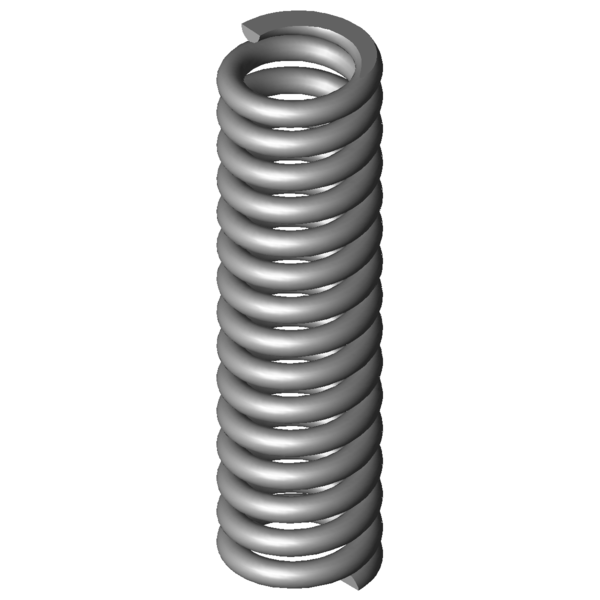

Termékkép - nyomórugók VD-362A
