Részletes oldal húzórugók: RZ-038I | Rozsdamentes acél Ø 0,5 x 6,8 x 22,2 mm / 180°

árlépcsők (Ár csoport: ZH)

mennyiségegységár (EUR)
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR
CAD kép húzórugók RZ-038I

műszaki adatok

képlet karakterekértékegységLeírás
Anyag EN 10270-3-1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 180 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 0,5 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 6,8 mm Tekervény külső átmérője
Dh 7,8 mm Legkisebb hüvelyátmérő
L0 22,2 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 12,75 mm A terheletlen, előfeszített rugótest hossza
Ln mm A rugó legnagyobb hossza statikus terhelésnél
sn 67,59 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 6,351 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 4,72 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,089 N/mm Rugóarány
F0 0,311 N Belső előfeszítő erő
Fntol 0,51 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,7 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,25 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 37 fok A húzószemek állásának tűréshatára
Gew 0,8066 g A termék tömege
PG ZH - A cikk árcsoportja

Származási ország: DE | Vámtarifaszám: 73202085

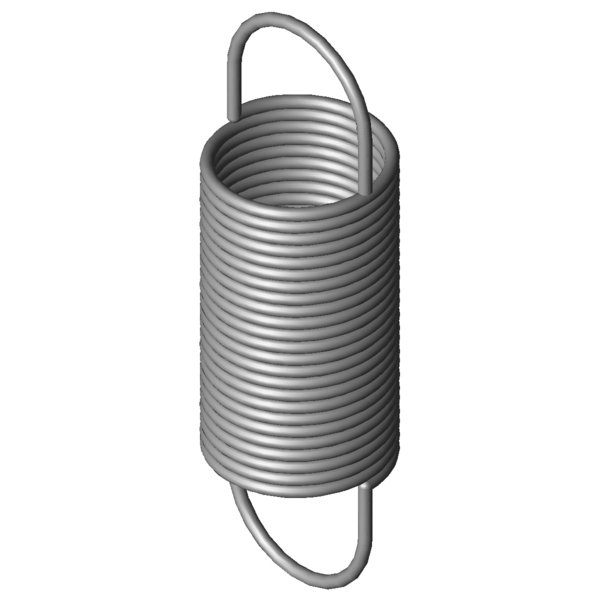

Termékkép - húzórugók RZ-038I
