Részletes oldal húzórugók: RZ-025AI | Rozsdamentes acél Ø 0,4 x 5,4 x 11,8 mm / 180°

árlépcsők (Ár csoport: ZD)

mennyiségegységár (EUR)
1 5,9800 EUR
2 3,7700 EUR
3 2,1900 EUR
7 1,8300 EUR
17 0,8300 EUR
37 0,5500 EUR
75 0,3300 EUR
125 0,3142 EUR
175 0,3080 EUR
250 0,3019 EUR
350 0,2956 EUR
450 0,2885 EUR
CAD kép húzórugók RZ-025AI

műszaki adatok

képlet karakterekértékegységLeírás
Anyag EN 10270-3-1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 180 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 0,4 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 5,4 mm Tekervény külső átmérője
Dh 6,3 mm Legkisebb hüvelyátmérő
L0 11,8 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 3,8 mm A terheletlen, előfeszített rugótest hossza
Ln mm A rugó legnagyobb hossza statikus terhelésnél
sn 18,8 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 4,191 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 4 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,211 N/mm Rugóarány
F0 0,231 N Belső előfeszítő erő
Fntol 0,38 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,6 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,25 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 18 fok A húzószemek állásának tűréshatára
Gew 0,16 g A termék tömege
PG ZD - A cikk árcsoportja

Származási ország: DE | Vámtarifaszám: 73202085

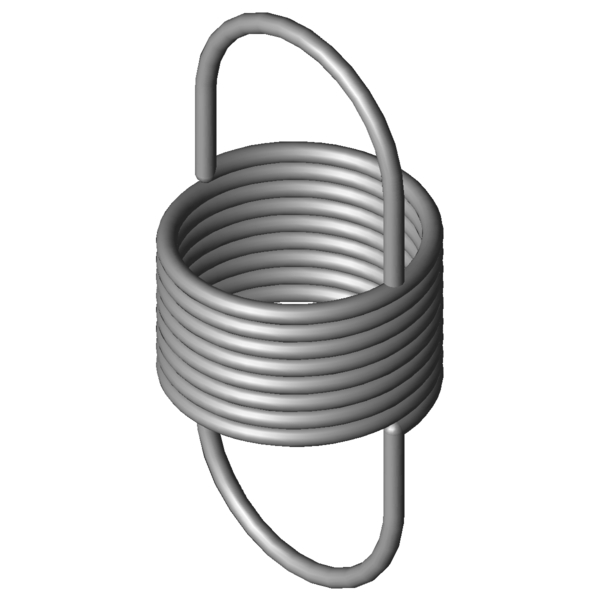

Termékkép - húzórugók RZ-025AI
