Részletes oldal húzórugók: RZ-036VX | Rozsdamentes acél Ø 0,45 x 3,2 x 15,4 mm / 270°

árlépcsők (Ár csoport: ZG)

mennyiségegységár (EUR)
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR
CAD kép húzórugók RZ-036VX

műszaki adatok

képlet karakterekértékegységLeírás
Anyag EN 10270-3-1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 270 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 0,45 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 3,2 mm Tekervény külső átmérője
Dh 4,1 mm Legkisebb hüvelyátmérő
L0 15,4 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 11,59 mm A terheletlen, előfeszített rugótest hossza
Ln mm A rugó legnagyobb hossza statikus terhelésnél
sn 12,54 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 9,611 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 1,9 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,697 N/mm Rugóarány
F0 0,881 N Belső előfeszítő erő
Fntol 0,94 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,5 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,15 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 27 fok A húzószemek állásának tűréshatára
Gew 0,288 g A termék tömege
PG ZG - A cikk árcsoportja

Származási ország: DE | Vámtarifaszám: 73202085

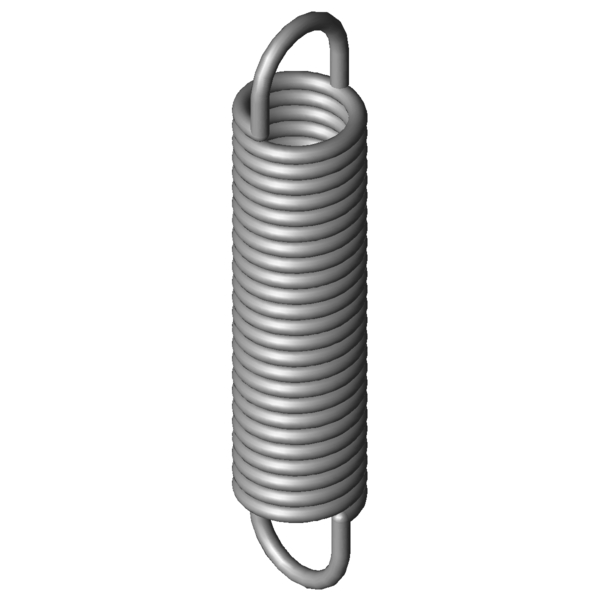

Termékkép - húzórugók RZ-036VX
