Muelles de tracción en 4280 tamaños de resorte para entrega rápida de stock hechos de acero normal EN 10270-1 y acero inoxidable 1.4310 de Gutekunst. Los muelles de tracción están hechos de alambre de acero redondo para resortes en forma cilíndrica con un ojal alemán 1/1 en cada lado y una característica de resorte lineal en calidad de grado 2 (rango de tolerancia medio) según DIN EN 15800. Simplemente seleccione el muelles de tracción adecuado en la tienda de resortes y pídalo directamente a Gutekunst a través del carrito de compras. Los datos CAD, las hojas de datos y los diagramas de características del resorte están disponibles para cada resorte de extensión.
Gama de catálogo de muelles de tracción
Muelles de tracción en dimensiones 2348 de acero normal EN 10270-1 (no inoxidable, temperatura máx. 80 grados) en espesores de alambre (d) de 0,2 a 8,0 mm de stock.
Muelles de tracción en dimensiones 1932 fabricados en acero inoxidable 1.4310 (a prueba de herrumbre, temperatura máx. 200 grados) en espesores de alambre (d) de 0,2 a 4,0 mm de stock.
Los muelles de tracción hechos de acero normal se lubrican ligeramente después del tratamiento térmico. Los muelles de tracción de acero inoxidable no se tratan más después del tratamiento térmico. Los tratamientos superficiales adicionales de los muelles de tracción tienen el inconveniente de que la aplicación de la superficie solo es posible con un gran esfuerzo debido al pretensado del cuerpo del resorte. En este caso, la elección de un material de resorte adecuado es preferible al tratamiento superficial posterior. En este caso, contacte order@gutekunst-co.com .
Dirección de bobinado, forma de bucle y posición de bucle
Nuestros muelles de tracción están enrollados a la derecha de serie (en sentido horario). Un ojal alemán 1/1 según DIN 2097 está doblado en ambos extremos del cuerpo del resorte. Los ojales no tienen abertura en stock (m = 0). Sin embargo, podemos cortar una abertura de ojal con poca antelación si es necesario.

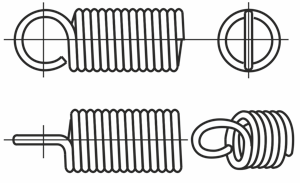

1/1 bucle alemán
Cada muelles de tracción está disponible en stock con 2 posiciones de bucle diferentes. Una posición de bucle es de 180 grados (números de artículo con la letra "I"). La otra posición es 270 Graf (números de artículo con la letra "X").
Posición de bucle 180 grados ("I")
Posición de bucle 270 grados ("X")
Prueba de primavera
Todos los resortes metálicos tienen una calidad controlada. Esto se realiza en nuestro departamento de pruebas, que es independiente de la producción. La prueba de los muelles de tracción ofrecidos en la gama de catálogo se realiza de acuerdo con la norma de prueba DIN ISO 2859-1 nivel II. El procedimiento se basa en el plan de muestra única para pruebas normales con una gravedad de prueba AQL = 1.0. Si es necesario, podemos llevar a cabo y documentar todas las regulaciones de prueba, incluidas las pruebas individuales. Ofrecemos los siguientes certificados de fábrica para cada elemento de prueba.
Certificado de fábrica según:
EN 10204-2.1 (DIN 50049-2.1) sin cargo
EN 10204-2.2 (DIN 50049-2.2) sujeto a cargo *
EN 10204-3.1B (DIN 50049-3.1B) sujeto a cargo *
*Precio en demanda
Cálculo, tolerancias y compensación de producción
El cálculo de los resortes de tracción se realizó de acuerdo con EN 13906 Parte 2. Las tolerancias especificadas para el muelles de tracción corresponden al nivel de calidad 2 de DIN EN 15800. Para poder cumplir con las dimensiones toleradas, se realiza una compensación de producción mediante la precarga (F0) o el diámetro medio de la bobina (D).
Uso del muelles de tracción
Los muelles de tracción se pueden utilizar con las distancias y fuerzas especificadas para cargas estáticas o raras. En todos los demás casos, se debe realizar una verificación matemática de la aplicación. Dado que el punto de enganche del ojal es el punto crítico para posibles roturas en los resortes de extensión, se deben controlar las tensiones que se producen allí. A menudo se puede hacer eligiendo otro forma de bucle se puede lograr una vida útil más larga.
Más información sobre Tipos de estrés
Envios y precios
El pedido de primavera está listo para su envío en un plazo de 2 a 5 días (*). El envío se realiza en Alemania con DHL, en Europa con DHL/DPD. Fuera de Europa, solo enviamos con la cuenta de envío del cliente.
Los precios de los artículos se muestran en diferentes escalas de cantidad hasta una cantidad de pedido de 550 piezas. Para cantidades de pedido mayores, puede ver el precio del artículo actualmente válido en la confirmación del pedido. Información de precios para pedidos de grandes cantidades por teléfono (+49) 07123 960-192 y order@gutekunst-co.com .
¡Gutekunst no cobra recargos por pequeñas cantidades para pedidos pequeños!
(*) Por lo general, la preparación para el envío demora entre 2 y 5 días. Si el artículo no está en stock, puede tomar hasta 28 días prepararlo para el envío.
