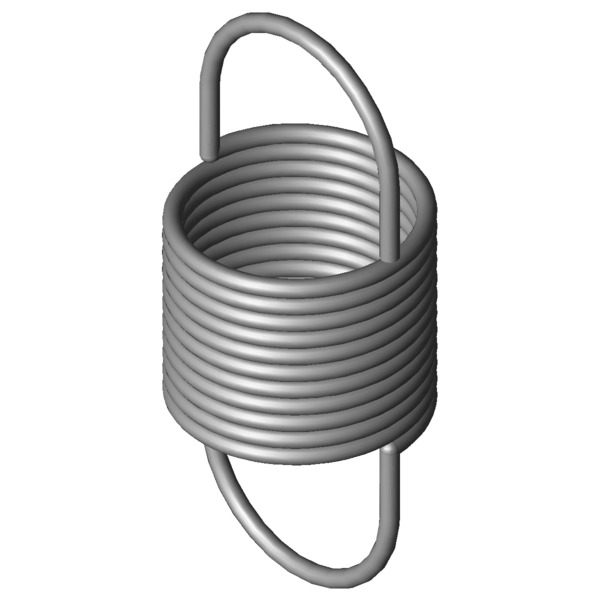

SímbolosValorUnidadeDescrição
Material
EN 10270-3-1.4310
-
Tipo de material
Oefo
1/1 deutsche
-
Forma do olhal
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola sob carga
L2
mm
Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2
mm
Deslocamento da mola sob carga
Posição do olhal
180
°
Posição do olhal (ângulo de torção entre os dois olhais)
d
0,2
mm
Diâmetro do arame
D
mm
Diâmetro médio de enrolamento
De
2,7
mm
Diâmetro externo de enrolamento
Dh
3,2
mm
Diâmetro mais pequeno de manga
L0
6,2
mm
Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk
2,5
mm
Comprimento do corpo de mola sem carga com pré-tensionamento
Ln
mm
Maior comprimento com carga estática
sn
13,29
mm
Maior deslocamento da mola com carga estática
Fn
1,101
N
Força máxima com carga estática
n
Stück
Anzahl der federnden Windungen
nt
Unidade
N.º de enrolamentos
Lh
1,85
mm
Distância entre bordo interno do olhal e corpo de mola
R
0,078
N/mm
Flecha da mola
F0
0,061
N
Força de pré-tensionamento interna
Fntol
0,13
N
(+/-) tolerância para força máxima estática
L0tol
0,6
mm
(+/-) tolerância para comprimento não tensionado
Detol
0,15
mm
(+/-) tolerância para diâmetro de enrolamento externo
Oesttol
25
Graus
Tolerância da posição dos olhais
Gew
0,0259
g
Peso do artigo
PG
ZG
-
Grupo de preços para este artigo
