Página de detalhes Molas de tracção: RZ-001X | Aço inoxidáve Ø 0,2 x 2,7 x 6,2 mm / 270°

Descontos por quantidade (Preço grupo: ZG)

QuantidadePreço individual [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

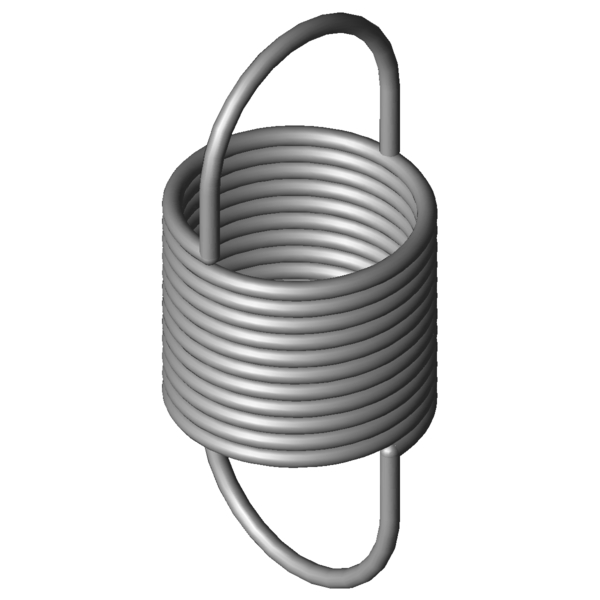

Imagem CAD Molas de tracção RZ-001X

Dados Técnicos

SímbolosValorUnidadeDescrição
Material EN 10270-3-1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 0,2 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 2,7 mm Diâmetro externo de enrolamento
Dh 3,2 mm Diâmetro mais pequeno de manga
L0 6,2 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 2,55 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln mm Maior comprimento com carga estática
sn 13,58 mm Maior deslocamento da mola com carga estática
Fn 1,101 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 1,82 mm Distância entre bordo interno do olhal e corpo de mola
R 0,076 N/mm Flecha da mola
F0 0,061 N Força de pré-tensionamento interna
Fntol 0,13 N (+/-) tolerância para força máxima estática
L0tol 0,6 mm (+/-) tolerância para comprimento não tensionado
Detol 0,15 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 26 Graus Tolerância da posição dos olhais
Gew 0,0263 g Peso do artigo
PG ZG - Grupo de preços para este artigo

País de origem: DE | Número de tarifa alfandegária: 73202085
