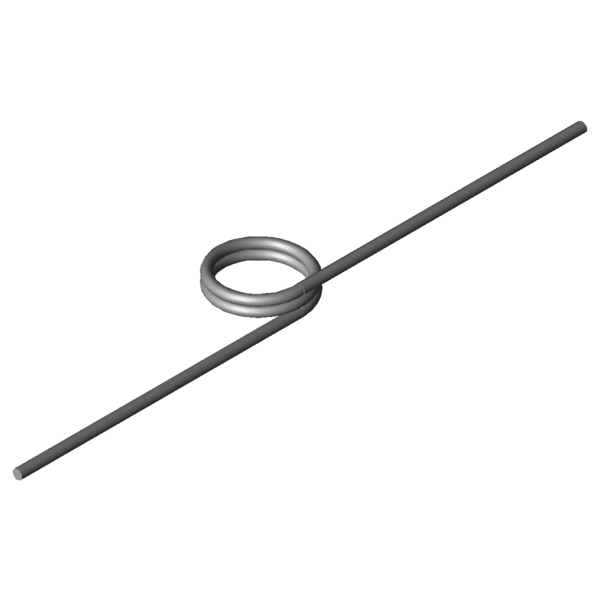

SímboloValorUnidadDescripción
Tipo de material
1.4310
-
Tipo de material
Bobinado
Derecha
-
Bobinado a izquierda o derecha
Posición de la rama sin carga
0
grados
Posición de la rama sin carga
alpha1
-
grados
Rotación del muelle precomprimido
F1
-
N
Fuerza del muelle precomprimido
M1
-
Nmm
Momento del muelle precomprimido
alpha2
-
grados
Rotación del muelle comprimido
F2
-
N
Fuerza del muelle comprimido
M2
-
Nmm
Momento del muelle comprimido
alphah
-
grados
Rotación del muelle en funcionamiento
d
5
mm
Diámetro del hilo
Di
36
mm
Diámetro interior de la espira
Dd
-
mm
Diámetro del árbol
LsH
-
mm
Longitud de la rama del brazo de palanca
LsR
-
mm
Longitud de la rama del brazo en reposo
Lk0
15
mm
Longitud libre
Ls
150
mm
Longitudes de rama
RH
-
mm
Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol
4324,56
Nmm
(+/-) Tolerance maximum torque
Mn
10430,68
Nmm
Momento máximo del muelle
alphan
27,13
grados
Rotación máxima del muelle
nt
2
Unidades
Número de espiras
Ddmax
32
mm
Diámetro de árbol máximo admisible
Ddmin
25
mm
Diametro della spina minore possibile
Ditol
0,8
mm
(+/-) tolerance of inner coil diameter
Gew
86,5219
g
Peso del artículo
PG
T
-
Grupo de precios para este artículo
