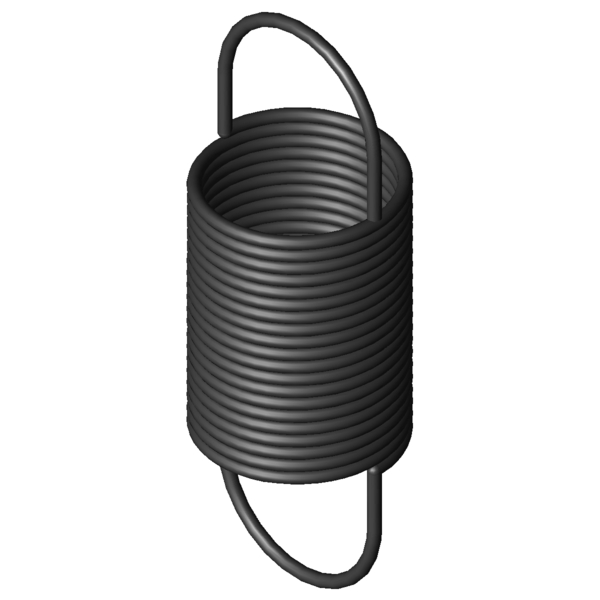

SímboloValorUnidadDescripción
Material
EN 10270-1
-
Tipo de material
Oefo
1/1 deutsche
-
Forma del gancho
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle con carga
L2
mm
Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2
mm
Sección del muelle con carga
Posición del gancho
180
°
Posición del gancho (ángulo de torsión entre ambos ganchos)
d
0,2
mm
Diámetro del hilo
D
mm
Diámetro medio de la espira
De
3
mm
Diámetro exterior de la espira
Dh
3,5
mm
Diámetro mínimo del casquillo
L0
8,6
mm
Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk
4,3
mm
Longitud libre sin carga con precompresión
Ln
mm
Longitud máxima con carga estática
sn
32,97
mm
Recorrido máximo del muelle con carga estática
Fn
1,261
N
Fuerza máxima con carga estática
n
Stück
Anzahl der federnden Windungen
nt
Unidades
Número de espiras
Lh
2,15
mm
Distancia entre el borde interior del gancho y el cuerpo del muelle
R
0,036
N/mm
Índice de rigidez
F0
0,061
N
Fuerza precompresión interior
Fntol
0,11
N
(+/-) Tolerancia fuerza máxima estática
L0tol
0,6
mm
(+/-) Tolerancia longitud no comprimida
Detol
0,2
mm
(+/-) Tolerancia diámetro exterior espira
Oesttol
37
grados
Tolerancia posición del gancho
Gew
0,0488
g
Peso del artículo
PG
ZE
-
Grupo de precios para este artículo
