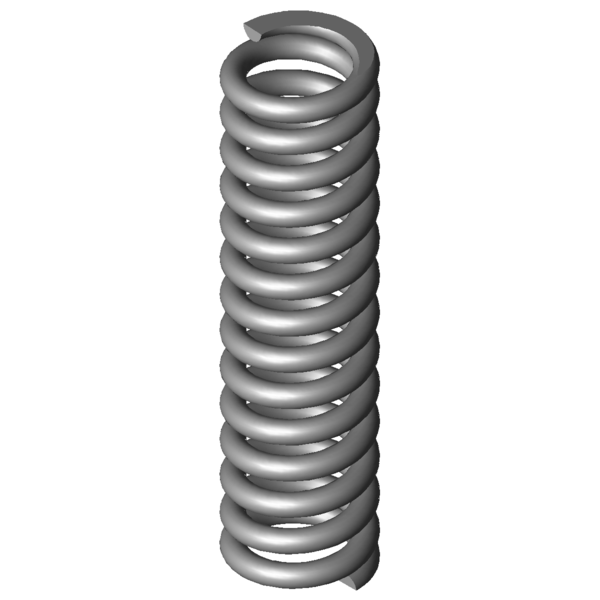

SímboloValorUnidadDescripción
Tipo de material
EN 10270-3-1.4310
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
10
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
50
mm
Diámetro medio de la espira
De
60
mm
Diámetro exterior de la espira
Dd
38
mm
Diámetro máximo árbol
Dh
62
mm
Diámetro mínimo del casquillo
L0
230
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
3797,5
N
Fuerza máxima con carga estática
Ln
162,19
mm
Longitud permitida con carga estática
sn
67,81
mm
Recorrido máximo del muelle con carga estática
Fndyn
3315,76
N
Fuerza máxima con carga dinámica
Lndyn
170,79
mm
Longitud permitida con carga dinámica
shdyn
12,83
mm
Recorrido máximo del muelle con carga dinámica
S
17,6
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
12,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
56
N/mm
Índice de rigidez
Gew
1414,0286
g
Peso del artículo
Fntol
298
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
289
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,6
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
3,56
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
BA
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
