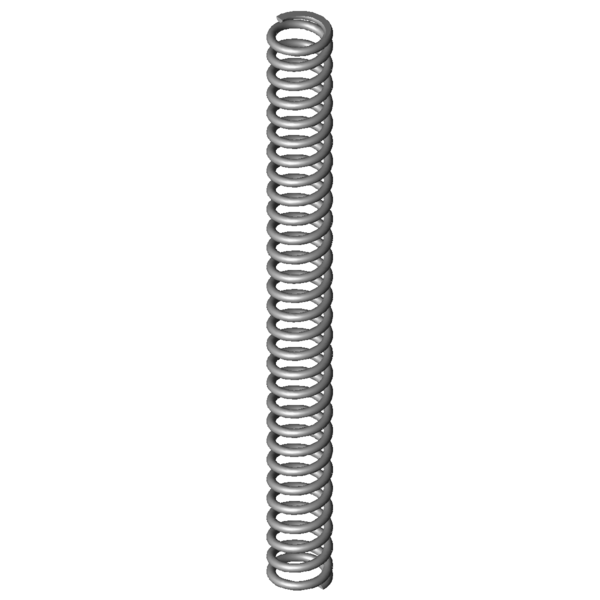

SímboloValorUnidadDescripción
Tipo de material
1.4310
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
2,5
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
15,5
mm
Diámetro medio de la espira
De
18
mm
Diámetro exterior de la espira
Dd
12,4
mm
Diámetro máximo árbol
Dh
18,7
mm
Diámetro mínimo del casquillo
L0
181
mm
Longitud del muelle no comprimido
Lk
165,58
mm
Longitud de la deformación
Fn
321,785
N
Fuerza máxima con carga estática
Ln
84,59
mm
Longitud permitida con carga estática
sn
96,41
mm
Recorrido máximo del muelle con carga estática
Fndyn
265,844
N
Fuerza máxima con carga dinámica
Lndyn
101,35
mm
Longitud permitida con carga dinámica
shdyn
20,58
mm
Recorrido máximo del muelle con carga dinámica
S
6,491
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
27,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
3,338
N/mm
Índice de rigidez
Gew
55,7383
g
Peso del artículo
Fntol
18,65
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
18,2
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,3
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
3,35
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
L
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
