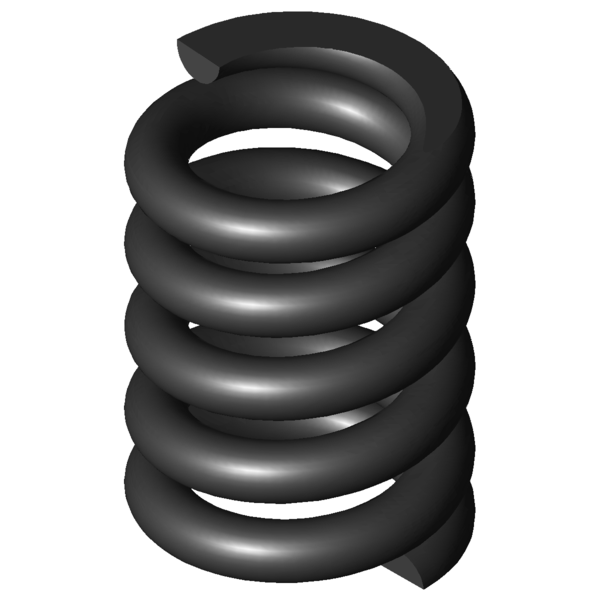

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
-
N
Fuerza del muelle precomprimido
L1
-
mm
Longitud del muelle precomprimido
s1
-
mm
Sección del muelle precomprimido
F2
-
N
Fuerza del muelle comprimido
L2
-
mm
Longitud del muelle comprimido
s2
-
mm
Sección del muelle comprimido
d
11
mm
Diámetro del hilo
Di
-
mm
Diámetro interior de la espira
D
49
mm
Diámetro medio de la espira
De
60
mm
Diámetro exterior de la espira
Dd
-
mm
Diámetro máximo árbol
Dh
-
mm
Diámetro mínimo del casquillo
L0
85
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
7064,921
N
Fuerza máxima con carga estática
Ln
65,5
mm
Longitud permitida con carga estática
sn
19,5
mm
Recorrido máximo del muelle con carga estática
Fndyn
-
N
Fuerza máxima con carga dinámica
Lndyn
-
mm
Longitud permitida con carga dinámica
shdyn
-
mm
Recorrido máximo del muelle con carga dinámica
S
21,143
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
3,5
Unidades
Número de espiras elásticas
nt
-
Unidades
Número total de espiras
R
362,228
N/mm
Índice de rigidez
Gew
636,0106
g
Peso del artículo
Fntol
570
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
-
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,6
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
1,28
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
BE
-
Grupo de precios para este artículo
F1tol
-
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
-
N
(+/-) Tolerancia fuerza del muelle comprimido
