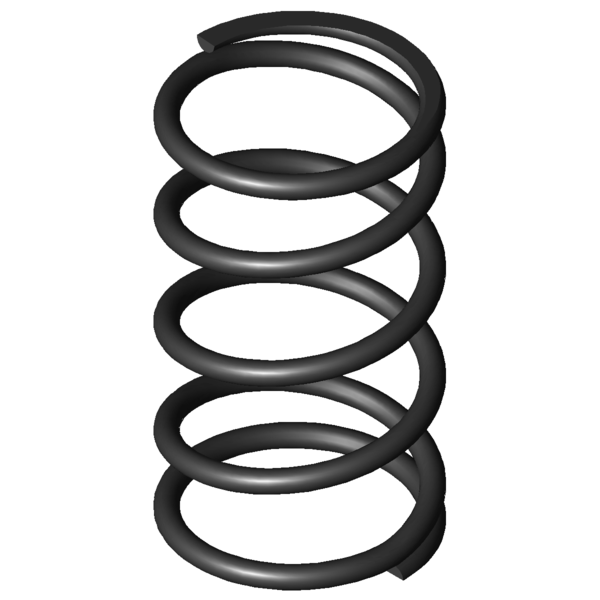

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
2,5
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
25
mm
Diámetro medio de la espira
De
27,5
mm
Diámetro exterior de la espira
Dd
21,8
mm
Diámetro máximo árbol
Dh
28,8
mm
Diámetro mínimo del casquillo
L0
49
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
234,313
N
Fuerza máxima con carga estática
Ln
16,8
mm
Longitud permitida con carga estática
sn
32,2
mm
Recorrido máximo del muelle con carga estática
Fndyn
200,839
N
Fuerza máxima con carga dinámica
Lndyn
21,4
mm
Longitud permitida con carga dinámica
shdyn
10,34
mm
Recorrido máximo del muelle con carga dinámica
S
13,286
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
3,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
7,277
N/mm
Índice de rigidez
Gew
16,7611
g
Peso del artículo
Fntol
13,02
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
12,9
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,45
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
1,29
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
H
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
