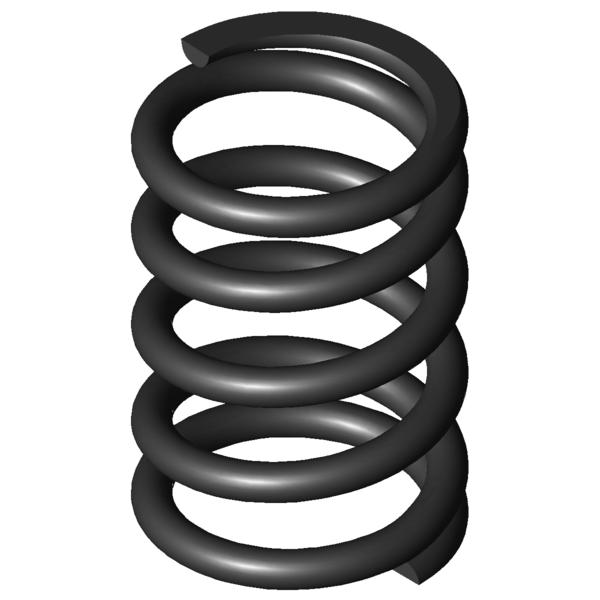

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
0,9
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
6,4
mm
Diámetro medio de la espira
De
7,3
mm
Diámetro exterior de la espira
Dd
4,9
mm
Diámetro máximo árbol
Dh
8
mm
Diámetro mínimo del casquillo
L0
10,8
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
38,582
N
Fuerza máxima con carga estática
Ln
5,5
mm
Longitud permitida con carga estática
sn
5,3
mm
Recorrido máximo del muelle con carga estática
Fndyn
36,571
N
Fuerza máxima con carga dinámica
Lndyn
5,78
mm
Longitud permitida con carga dinámica
shdyn
2,27
mm
Recorrido máximo del muelle con carga dinámica
S
2,829
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
3,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
7,285
N/mm
Índice de rigidez
Gew
0,5561
g
Peso del artículo
Fntol
3,13
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
3,1
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,25
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
0,35
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
C
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
