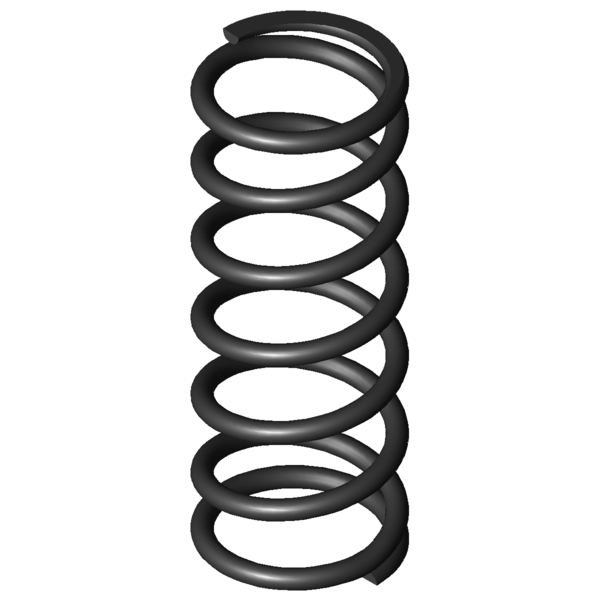

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
0,9
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
7,5
mm
Diámetro medio de la espira
De
8,4
mm
Diámetro exterior de la espira
Dd
6
mm
Diámetro máximo árbol
Dh
9,2
mm
Diámetro mínimo del casquillo
L0
22
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
41,019
N
Fuerza máxima con carga estática
Ln
7,76
mm
Longitud permitida con carga estática
sn
14,24
mm
Recorrido máximo del muelle con carga estática
Fndyn
36,008
N
Fuerza máxima con carga dinámica
Lndyn
9,5
mm
Longitud permitida con carga dinámica
shdyn
4,55
mm
Recorrido máximo del muelle con carga dinámica
S
3,836
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
5,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
2,881
N/mm
Índice de rigidez
Gew
0,8886
g
Peso del artículo
Fntol
2,38
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
2,35
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,3
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
0,61
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
D
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
