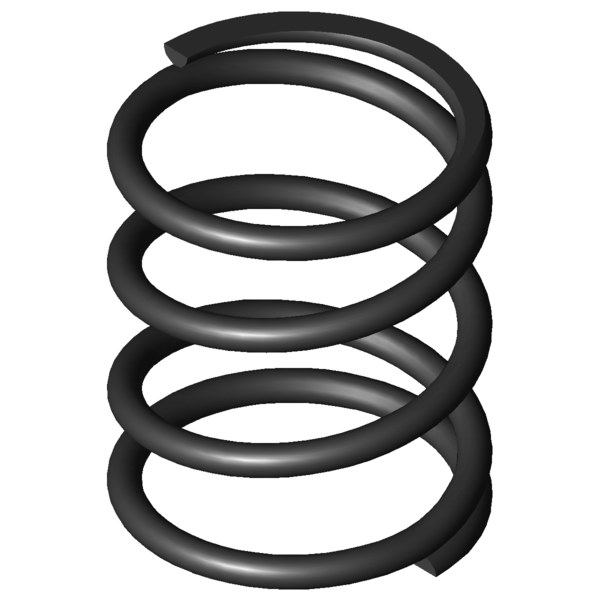

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
0,8
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
8
mm
Diámetro medio de la espira
De
8,8
mm
Diámetro exterior de la espira
Dd
6,7
mm
Diámetro máximo árbol
Dh
9,5
mm
Diámetro mínimo del casquillo
L0
10,5
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
20,897
N
Fuerza máxima con carga estática
Ln
4,09
mm
Longitud permitida con carga estática
sn
6,41
mm
Recorrido máximo del muelle con carga estática
Fndyn
20,114
N
Fuerza máxima con carga dinámica
Lndyn
4,33
mm
Longitud permitida con carga dinámica
shdyn
2,8
mm
Recorrido máximo del muelle con carga dinámica
S
3,88
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
2,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
3,26
N/mm
Índice de rigidez
Gew
0,4381
g
Peso del artículo
Fntol
1,9
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
1,89
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,3
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
0,44
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
C
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
