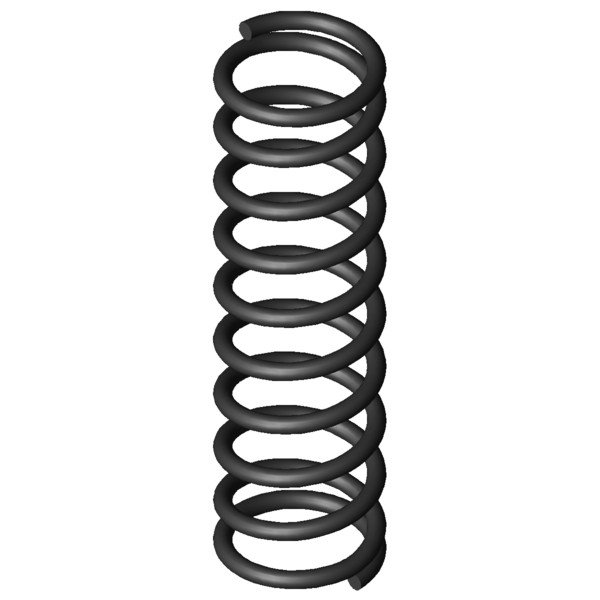

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada
-
Condición de los extremos del muelle
F1
N
Fuerza del muelle precomprimido
L1
mm
Longitud del muelle precomprimido
s1
mm
Sección del muelle precomprimido
F2
N
Fuerza del muelle comprimido
L2
mm
Longitud del muelle comprimido
s2
mm
Sección del muelle comprimido
d
0,25
mm
Diámetro del hilo
Di
mm
Diámetro interior de la espira
D
2
mm
Diámetro medio de la espira
De
2,25
mm
Diámetro exterior de la espira
Dd
1,5
mm
Diámetro máximo árbol
Dh
2,6
mm
Diámetro mínimo del casquillo
L0
8
mm
Longitud del muelle no comprimido
Lk
mm
Longitud de la deformación
Fn
2,682
N
Fuerza máxima con carga estática
Ln
3,42
mm
Longitud permitida con carga estática
sn
4,58
mm
Recorrido máximo del muelle con carga estática
Fndyn
2,563
N
Fuerza máxima con carga dinámica
Lndyn
3,62
mm
Longitud permitida con carga dinámica
shdyn
1,43
mm
Recorrido máximo del muelle con carga dinámica
S
0,868
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
8,5
Unidades
Número de espiras elásticas
nt
Unidades
Número total de espiras
R
0,585
N/mm
Índice de rigidez
Gew
0,0256
g
Peso del artículo
Fntol
0,23
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
0,23
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,1
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
0,33
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
A
-
Grupo de precios para este artículo
F1tol
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
N
(+/-) Tolerancia fuerza del muelle comprimido
