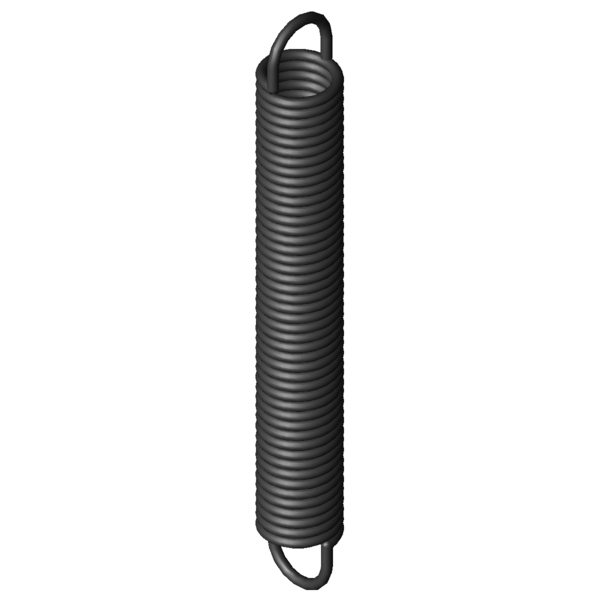

FormelzeichenWertEinheitBeschreibung
Material
EN 10270-1
-
Werkstoffart
Ösenform
1/1 deutsche
-
Ösenform
F1
N
Kraft der Feder vorgespannt
L1
mm
Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1
mm
Strecke der Feder vorgespannt
F2
N
Kraft der Feder gespannt
L2
mm
Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2
mm
Strecke der Feder gespannt
Ösenstellung
270
°
Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d
2,5
mm
Drahtdurchmesser
D
mm
Mittlerer Windungsdurchmesser
De
18,5
mm
Äußerer Windungsdurchmesser
Dh
22,6
mm
Kleinster Hülsendurchmesser
L0
141
mm
Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk
119,38
mm
Länge des unbelasteten Federkörpers mit Vorspannung
Ln
mm
Größte Länge bei statischer Belastung
sn
118,39
mm
Größter Federweg bei statischer Belastung
Fn
268,6
N
Höchstkraft bei statischer Belastung
n
Stück
Anzahl der federnden Windungen
nt
Stück
Anzahl der Windungen
Lh
10,81
mm
Abstand der Öseninnkante vom Federkörper
R
2,078
N/mm
Federrate
F0
22,61
N
Innere Vorspannkraft
Fntol
15,73
N
(+/-) Toleranz bei statischer Höchstkraft
L0tol
2
mm
(+/-) Toleranz für ungespannte Länge
Detol
0,3
mm
(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol
38
Grad
Toleranz Ösenstellung
Gewicht
94,7
g
Gewicht des Artikels
Preisgruppe
ZL
-
Preisgruppe für diesen Artikel
