Detailseite Zugfedern: RZ-024AAX | Edelstahl Ø 0,36 x 2,5 x 8,9 mm / 270°

Staffelpreise (Preisgruppe: ZG)

BestellmengeEinzelpreis [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR
CAD-Bild Zugfedern RZ-024AAX

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-3-1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,36 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 2,5 mm Äußerer Windungsdurchmesser
Dh 3,2 mm Kleinster Hülsendurchmesser
L0 8,9 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 6,03 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln mm Größte Länge bei statischer Belastung
sn 6,1 mm Größter Federweg bei statischer Belastung
Fn 6,421 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 1,43 mm Abstand der Öseninnkante vom Federkörper
R 0,952 N/mm Federrate
F0 0,611 N Innere Vorspannkraft
Fntol 0,75 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,1 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 22 Grad Toleranz Ösenstellung
Gewicht 0,0947 g Gewicht des Artikels
Preisgruppe ZG - Preisgruppe für diesen Artikel

Ursprungsland: DE | Zolltarifnummer: 73202085

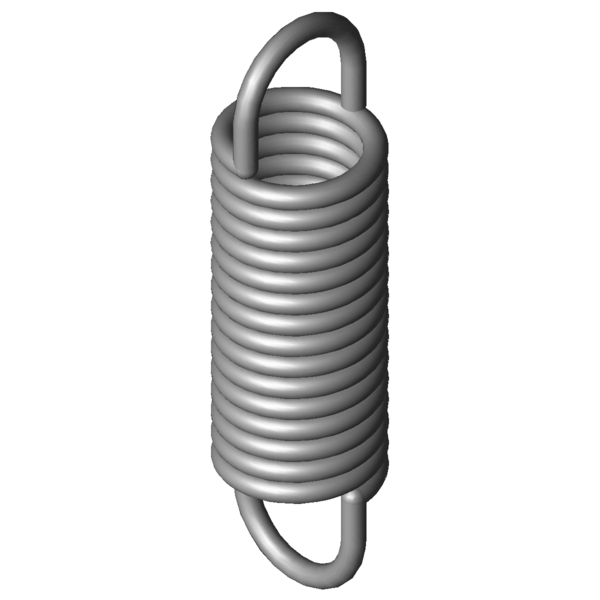

Produktbild - Zugfedern RZ-024AAX
