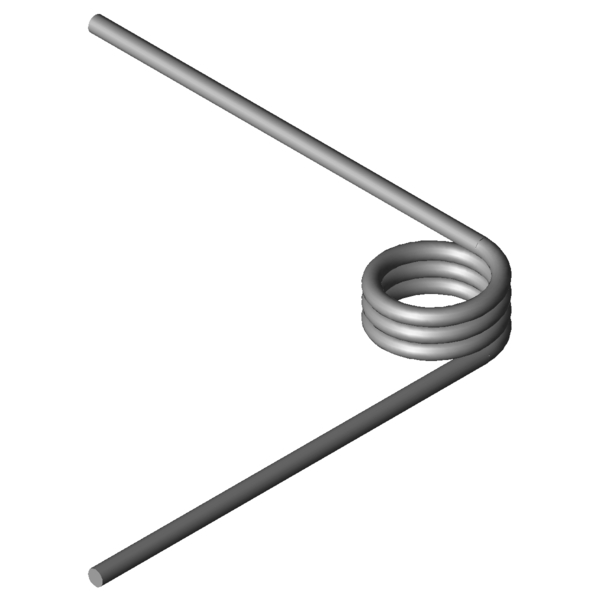

FormelzeichenWertEinheitBeschreibung
Material
1.4310
-
Werkstoffart
Windungsrichtung
Rechts
-
Windungsrichtung links oder rechts
Schenkelstellung
90
Grad
Schenkelstellung unbelastet
alpha1
-
Grad
Drehwinkel vorgespannt
F1
-
N
Kraft der Feder vorgespannt
M1
-
Nmm
Drehmoment der Feder vorgespannt
alpha2
-
Grad
Drehwinkel gespannt
F2
-
N
Kraft der Feder gespannt
M2
-
Nmm
Drehmoment der Feder gespannt
alphah
-
Grad
Arbeitsdrehwinkel
d
3
mm
Drahtdurchmesser
Di
16
mm
Innerer Windungsdurchmesser
Dd
-
mm
Dorndurchmesser
LsH
-
mm
Schenkellänge des Hebelarmes
LsR
-
mm
Schenkellänge des ruhenden Armes
Lk0
12,75
mm
Länge des Federkörpers
Ls
80
mm
Schenkellängen
RH
-
mm
Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol
945,98
Nmm
(+/-) Toleranz höchstes Drehmoment der Federn
Mn
2459,2
Nmm
Größtes Drehmoment der Feder
alphan
37,23
Grad
Größter Drehwinkel der Feder
nt
3,25
Stück
Anzahl der Windungen
Ddmax
14,4
mm
Größter möglicher Dorndurchmesser
Ddmin
12,8
mm
Kleinster möglicher Dorndurchmesser
Ditol
0,39
mm
(+/-) Toleranz innerer Windungsdurchmesser
Gewicht
19,7271
g
Gewicht des Artikels
Preisgruppe
M
-
Preisgruppe für diesen Artikel
