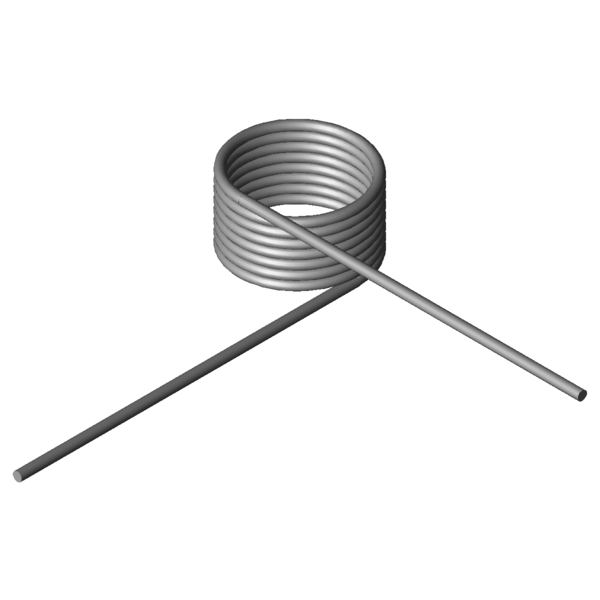

FormelzeichenWertEinheitBeschreibung
Material
1.4310
-
Werkstoffart
Windungsrichtung
Rechts
-
Windungsrichtung links oder rechts
Schenkelstellung
270
Grad
Schenkelstellung unbelastet
alpha1
-
Grad
Drehwinkel vorgespannt
F1
-
N
Kraft der Feder vorgespannt
M1
-
Nmm
Drehmoment der Feder vorgespannt
alpha2
-
Grad
Drehwinkel gespannt
F2
-
N
Kraft der Feder gespannt
M2
-
Nmm
Drehmoment der Feder gespannt
alphah
-
Grad
Arbeitsdrehwinkel
d
1,6
mm
Drahtdurchmesser
Di
18,4
mm
Innerer Windungsdurchmesser
Dd
-
mm
Dorndurchmesser
LsH
-
mm
Schenkellänge des Hebelarmes
LsR
-
mm
Schenkellänge des ruhenden Armes
Lk0
14
mm
Länge des Federkörpers
Ls
60
mm
Schenkellängen
RH
-
mm
Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol
82,92
Nmm
(+/-) Toleranz höchstes Drehmoment der Federn
Mn
457,84
Nmm
Größtes Drehmoment der Feder
alphan
214,72
Grad
Größter Drehwinkel der Feder
nt
7,75
Stück
Anzahl der Windungen
Ddmax
16,5
mm
Größter möglicher Dorndurchmesser
Ddmin
14,7
mm
Kleinster möglicher Dorndurchmesser
Ditol
0,46
mm
(+/-) Toleranz innerer Windungsdurchmesser
Gewicht
9,6197
g
Gewicht des Artikels
Preisgruppe
K
-
Preisgruppe für diesen Artikel
