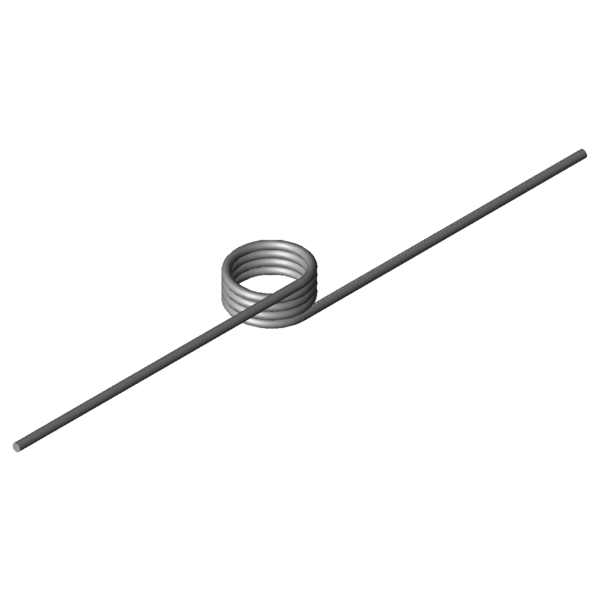

FormelzeichenWertEinheitBeschreibung
Material
EN 10270-3-1.4310
-
Werkstoffart
Windungsrichtung
Links
-
Windungsrichtung links oder rechts
Schenkelstellung
0
Grad
Schenkelstellung unbelastet
alpha1
Grad
Drehwinkel vorgespannt
F1
N
Kraft der Feder vorgespannt
M1
Nmm
Drehmoment der Feder vorgespannt
alpha2
Grad
Drehwinkel gespannt
F2
N
Kraft der Feder gespannt
M2
Nmm
Drehmoment der Feder gespannt
alphah
Grad
Arbeitsdrehwinkel
d
1,4
mm
Drahtdurchmesser
Di
10,4
mm
Innerer Windungsdurchmesser
Dd
mm
Dorndurchmesser
LsH
mm
Schenkellänge des Hebelarmes
LsR
mm
Schenkellänge des ruhenden Armes
Lk0
7
mm
Länge des Federkörpers
Ls
55
mm
Schenkellängen
RH
mm
Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol
79,29
Nmm
(+/-) Toleranz höchstes Drehmoment der Federn
Mn
285,09
Nmm
Größtes Drehmoment der Feder
alphan
69,43
Grad
Größter Drehwinkel der Feder
nt
4
Stück
Anzahl der Windungen
Ddmax
9
mm
Größter möglicher Dorndurchmesser
Ddmin
5
mm
Kleinster möglicher Dorndurchmesser
Ditol
0,25
mm
(+/-) Toleranz innerer Windungsdurchmesser
Gewicht
3,1345
g
Gewicht des Artikels
Preisgruppe
J
-
Preisgruppe für diesen Artikel
