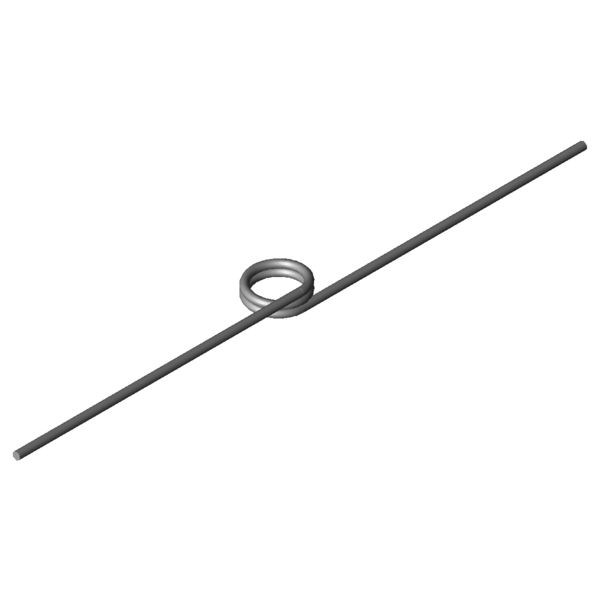

FormelzeichenWertEinheitBeschreibung
Material
EN 10270-3-1.4310
-
Werkstoffart
Windungsrichtung
Links
-
Windungsrichtung links oder rechts
Schenkelstellung
0
Grad
Schenkelstellung unbelastet
alpha1
-
Grad
Drehwinkel vorgespannt
F1
-
N
Kraft der Feder vorgespannt
M1
-
Nmm
Drehmoment der Feder vorgespannt
alpha2
-
Grad
Drehwinkel gespannt
F2
-
N
Kraft der Feder gespannt
M2
-
Nmm
Drehmoment der Feder gespannt
alphah
-
Grad
Arbeitsdrehwinkel
d
1,4
mm
Drahtdurchmesser
Di
7,5
mm
Innerer Windungsdurchmesser
Dd
-
mm
Dorndurchmesser
LsH
-
mm
Schenkellänge des Hebelarmes
LsR
-
mm
Schenkellänge des ruhenden Armes
Lk0
4,2
mm
Länge des Federkörpers
Ls
55
mm
Schenkellängen
RH
-
mm
Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol
107,82
Nmm
(+/-) Toleranz höchstes Drehmoment der Federn
Mn
275,27
Nmm
Größtes Drehmoment der Feder
alphan
25,28
Grad
Größter Drehwinkel der Feder
nt
2
Stück
Anzahl der Windungen
Ddmax
6,5
mm
Größter möglicher Dorndurchmesser
Ddmin
4,2
mm
Kleinster möglicher Dorndurchmesser
Ditol
0,2
mm
(+/-) Toleranz innerer Windungsdurchmesser
Gewicht
2,0139
g
Gewicht des Artikels
Preisgruppe
J
-
Preisgruppe für diesen Artikel
