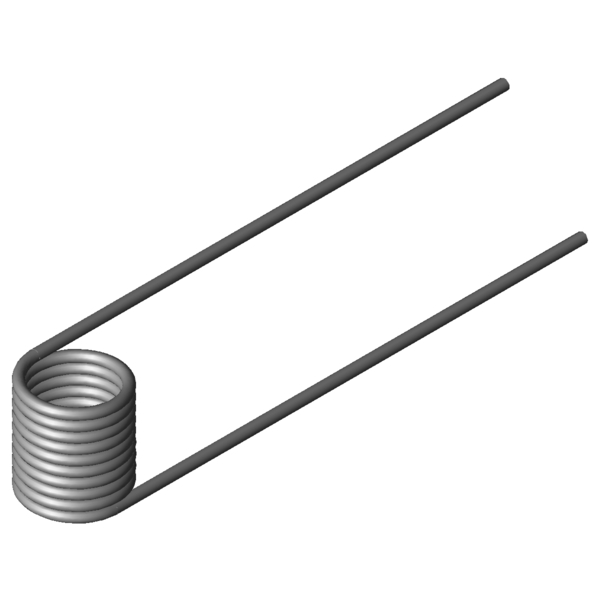

FormelzeichenWertEinheitBeschreibung
Material
EN 10270-3-1.4310
-
Werkstoffart
Windungsrichtung
Links
-
Windungsrichtung links oder rechts
Schenkelstellung
180
Grad
Schenkelstellung unbelastet
alpha1
Grad
Drehwinkel vorgespannt
F1
N
Kraft der Feder vorgespannt
M1
Nmm
Drehmoment der Feder vorgespannt
alpha2
Grad
Drehwinkel gespannt
F2
N
Kraft der Feder gespannt
M2
Nmm
Drehmoment der Feder gespannt
alphah
Grad
Arbeitsdrehwinkel
d
0,63
mm
Drahtdurchmesser
Di
4,37
mm
Innerer Windungsdurchmesser
Dd
mm
Dorndurchmesser
LsH
mm
Schenkellänge des Hebelarmes
LsR
mm
Schenkellänge des ruhenden Armes
Lk0
6,62
mm
Länge des Federkörpers
Ls
30
mm
Schenkellängen
RH
mm
Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol
6,05
Nmm
(+/-) Toleranz höchstes Drehmoment der Federn
Mn
30,29
Nmm
Größtes Drehmoment der Feder
alphan
181,22
Grad
Größter Drehwinkel der Feder
nt
9,5
Stück
Anzahl der Windungen
Ddmax
3,9
mm
Größter möglicher Dorndurchmesser
Ddmin
3,5
mm
Kleinster möglicher Dorndurchmesser
Ditol
0,14
mm
(+/-) Toleranz innerer Windungsdurchmesser
Gewicht
0,5141
g
Gewicht des Artikels
Preisgruppe
H
-
Preisgruppe für diesen Artikel
