Detailseite Druckfedern: D-185B | Federstahl Ø 1,25 x 13,75 x 16 mm

Staffelpreise (Preisgruppe: E)

BestellmengeEinzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR
CAD-Bild Druckfedern D-185B

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 13,75 mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dd 11,9 mm Dorndurchmesser
Dh 15,9 mm Hülsendurchmesser
L0 16 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 42,097 N Höchstkraft der Feder
Ln 6,1 mm Kleinste Länge der Feder
sn 9,9 mm Größter Federweg bei statischer Belastung
Fndyn 40,396 N Dynamische Höchstkraft
Lndyn 6,5 mm Kleinste Länge dynamische Belastung
shdyn 3,7 mm Größter Federweg dynamische Belastung
S 6,556 mm Steigung der Feder
n 2,25 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,252 N/mm Federrate
Gewicht 1,619 g Gewicht des Artikels
Fntol 3,8 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,7 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081

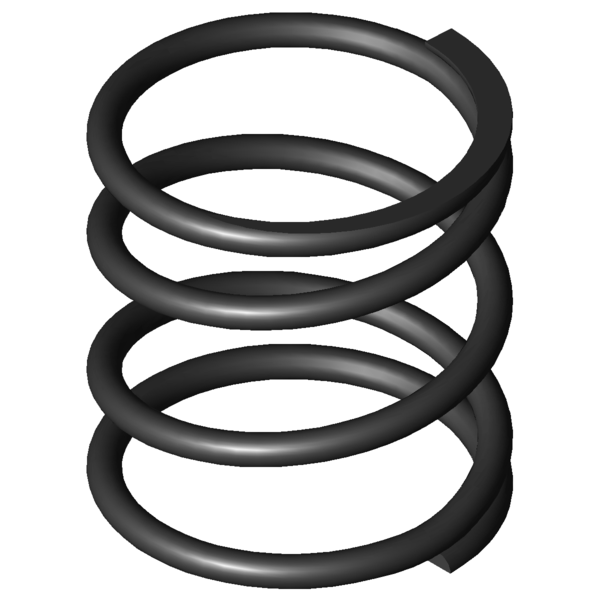

Produktbild - Druckfedern D-185B
