Detailseite Druckfedern: D-104 | Federstahl Ø 0,63 x 5 x 26 mm

Staffelpreise (Preisgruppe: B)

BestellmengeEinzelpreis [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

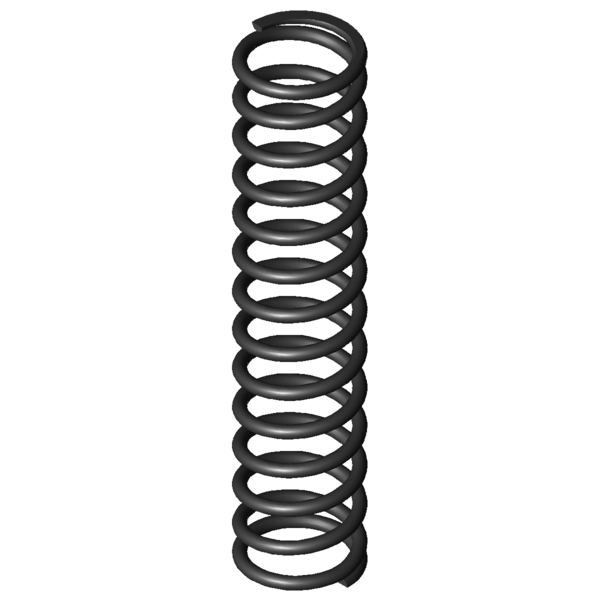

CAD-Bild Druckfedern D-104

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,63 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 5 mm Mittlerer Windungsdurchmesser
De 5,63 mm Äußerer Windungsdurchmesser
Dd 4 mm Dorndurchmesser
Dh 6,1 mm Hülsendurchmesser
L0 26 mm Ungespannte Länge der Feder
Lk 7,24 mm Knicklänge
Fn 15,749 N Höchstkraft der Feder
Ln 10,67 mm Kleinste Länge der Feder
sn 15,33 mm Größter Federweg bei statischer Belastung
Fndyn 14,954 N Dynamische Höchstkraft
Lndyn 11,44 mm Kleinste Länge dynamische Belastung
shdyn 5,7 mm Größter Federweg dynamische Belastung
S 2,03 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,027 N/mm Federrate
Gewicht 0,5612 g Gewicht des Artikels
Fntol 1,12 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,1 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,86 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe B - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081
