Detailseite Druckfedern: D-090U | Federstahl Ø 0,55 x 2,25 x 15,3 mm

Staffelpreise (Preisgruppe: B)

BestellmengeEinzelpreis [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

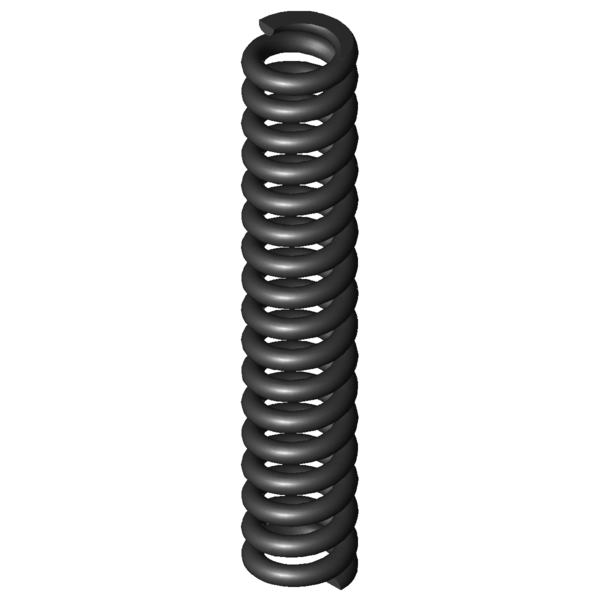

CAD-Bild Druckfedern D-090U

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,55 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 2,25 mm Mittlerer Windungsdurchmesser
De 2,8 mm Äußerer Windungsdurchmesser
Dd 1,4 mm Dorndurchmesser
Dh 3,1 mm Hülsendurchmesser
L0 15,3 mm Ungespannte Länge der Feder
Lk 10,88 mm Knicklänge
Fn 24,333 N Höchstkraft der Feder
Ln 10,69 mm Kleinste Länge der Feder
sn 4,61 mm Größter Federweg bei statischer Belastung
Fndyn 21,437 N Dynamische Höchstkraft
Lndyn 11,24 mm Kleinste Länge dynamische Belastung
shdyn 1,23 mm Größter Federweg dynamische Belastung
S 0,952 mm Steigung der Feder
n 15,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,28 N/mm Federrate
Gewicht 0,2323 g Gewicht des Artikels
Fntol 2,89 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,84 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,41 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe B - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081
