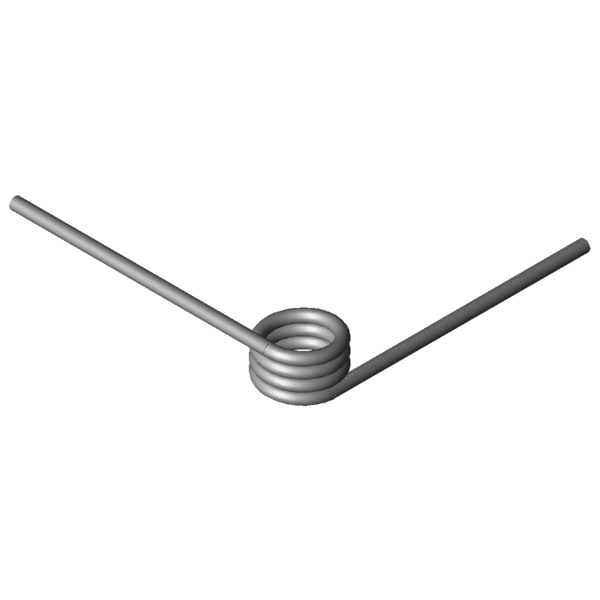

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-3-1.4310
-
Tipo de material
Direcção de espira
Esquerda
-
Direcção de espira esquerda ou direita
Posição do braço sem carga
90
Graus
Posição do braço sem carga
alpha1
Graus
Ângulo de rotação da mola pré-tensionada
F1
N
Força da mola pré-tensionada
M1
Nmm
Binário da mola pré-tensionada
alpha2
Graus
Ângulo de rotação da mola tensionada
F2
N
Força da mola tensionada
M2
Nmm
Binário da mola tensionada
alphah
Graus
Ângulo de rotação de trabalho
d
4
mm
Diâmetro do arame
Di
17,5
mm
Diâmetro interno de enrolamento
Dd
mm
Diâmetro do mandril
LsH
mm
Comprimento do braço de alavanca
LsR
mm
Comprimento do braço de repouso
Lk0
17
mm
Comprimento do corpo de mola
Ls
90
mm
Comprimentos dos braços
RH
mm
Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol
2434,02
Nmm
(+/-) Tolerance maximum torque
Mn
5491,74
Nmm
Maior binário da mola
alphan
29,73
Graus
Maior ângulo de rotação da mola
nt
3,25
Unidade
N.º de enrolamentos
Ddmax
15,7
mm
Maior diâmetro de mandril possível
Ddmin
14
mm
Diámetro de árbol mínimo admisible
Ditol
0,43
mm
(+/-) tolerance of inner coil diameter
Gew
39,5806
g
Peso do artigo
PG
S
-
Grupo de preços para este artigo
