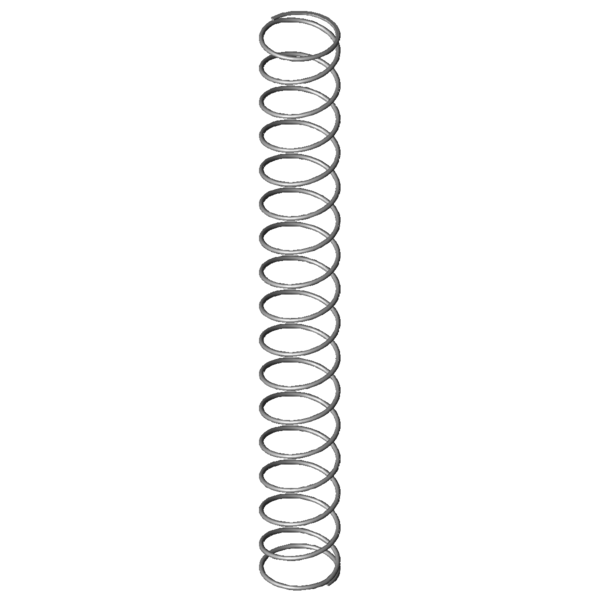

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-3-1.4310
-
Tipo de material
Estado das extremidades das molas
Encostado e rectificado
-
Estado das extremidades das molas
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola tensionada
L2
mm
Comprimento da mola tensionada
s2
mm
Deslocamento da mola tensionada
d
5,5
mm
Diâmetro do arame
Di
mm
Diâmetro interno de enrolamento
D
89,5
mm
Diâmetro médio de enrolamento
De
95
mm
Diâmetro externo de enrolamento
Dd
81,8
mm
Maior diâmetro do mandril
Dh
99,7
mm
Diâmetro mais pequeno de manga
L0
763
mm
Comprimento não tensionado da mola
Lk
634,1
mm
Comprimento de dobra
Fn
449,879
N
Força máxima com carga estática
Ln
138,64
mm
Comprimento mais pequeno com carga estática
sn
624,36
mm
Maior deslocamento da mola com carga estática
Fndyn
434,601
N
Força máxima com carga dinâmica
Lndyn
159,84
mm
Comprimento mais pequeno com carga dinâmica
shdyn
152,16
mm
Maior deslocamento da mola com carga dinâmica
S
48,871
mm
Passo da mola (centro de enrolamento até centro de enrolamento)
n
15,5
Unidade
N.º de enrolamentos de efeito de mola
nt
Unidade
N.º total de enrolamentos
R
0,721
N/mm
Flecha da mola
Gew
924,0738
g
Peso do artigo
Fntol
29,81
N
(+/-) tolerância para força máxima estática
Fndtol
29,54
N
(+/-) tolerância para força máxima dinâmica
Detol
1,7
mm
(+/-) tolerância para diâmetro de enrolamento
L0tol
26,17
mm
(+/-) tolerância para comprimento não tensionado da mola
PG
AX
-
Grupo de preços para este artigo
F1tol
N
(+/-) tolerância força da mola pré-tensionada
F2tol
N
(+/-) tolerância força da mola tensionada
