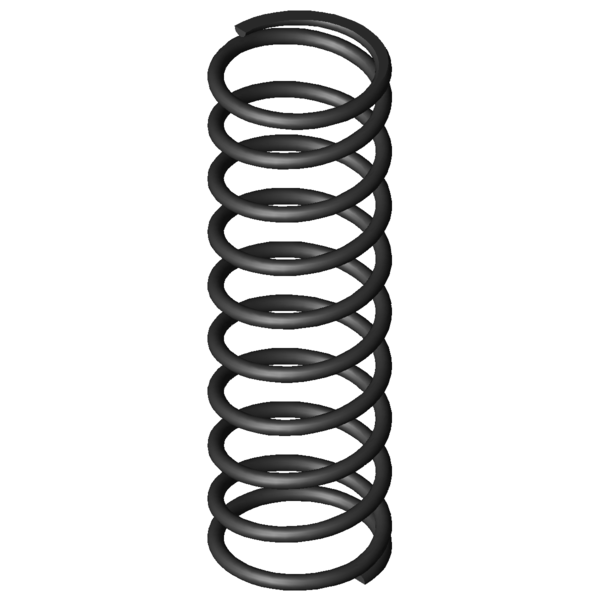

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-1
-
Tipo de material
Estado das extremidades das molas
Encostado e rectificado
-
Estado das extremidades das molas
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola tensionada
L2
mm
Comprimento da mola tensionada
s2
mm
Deslocamento da mola tensionada
d
4,5
mm
Diâmetro do arame
Di
mm
Diâmetro interno de enrolamento
D
45,5
mm
Diâmetro médio de enrolamento
De
50
mm
Diâmetro externo de enrolamento
Dd
39,7
mm
Maior diâmetro do mandril
Dh
52
mm
Diâmetro mais pequeno de manga
L0
160
mm
Comprimento não tensionado da mola
Lk
mm
Comprimento de dobra
Fn
537,714
N
Força máxima com carga estática
Ln
56,94
mm
Comprimento mais pequeno com carga estática
sn
103,06
mm
Maior deslocamento da mola com carga estática
Fndyn
512,465
N
Força máxima com carga dinâmica
Lndyn
61,78
mm
Comprimento mais pequeno com carga dinâmica
shdyn
48,01
mm
Maior deslocamento da mola com carga dinâmica
S
18,294
mm
Passo da mola (centro de enrolamento até centro de enrolamento)
n
8,5
Unidade
N.º de enrolamentos de efeito de mola
nt
Unidade
N.º total de enrolamentos
R
5,218
N/mm
Flecha da mola
Gew
188,6887
g
Peso do artigo
Fntol
28,4
N
(+/-) tolerância para força máxima estática
Fndtol
27,97
N
(+/-) tolerância para força máxima dinâmica
Detol
0,8
mm
(+/-) tolerância para diâmetro de enrolamento
L0tol
3,99
mm
(+/-) tolerância para comprimento não tensionado da mola
PG
AD
-
Grupo de preços para este artigo
F1tol
N
(+/-) tolerância força da mola pré-tensionada
F2tol
N
(+/-) tolerância força da mola tensionada
