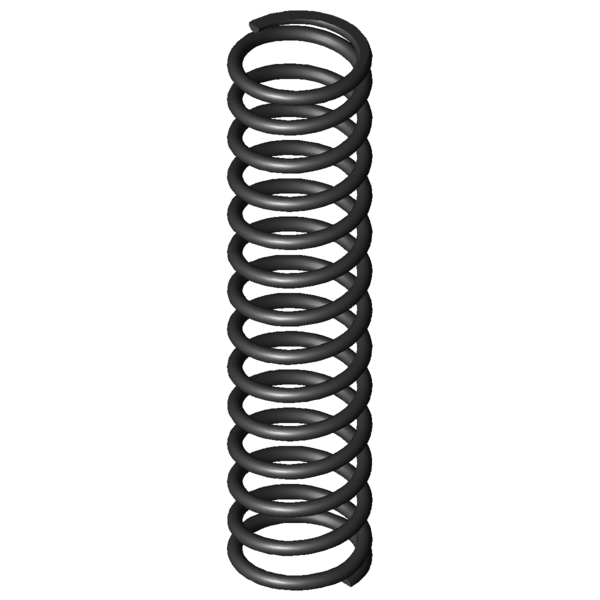

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-1
-
Tipo de material
Estado das extremidades das molas
Encostado e rectificado
-
Estado das extremidades das molas
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola tensionada
L2
mm
Comprimento da mola tensionada
s2
mm
Deslocamento da mola tensionada
d
3,6
mm
Diâmetro do arame
Di
mm
Diâmetro interno de enrolamento
D
30,4
mm
Diâmetro médio de enrolamento
De
34
mm
Diâmetro externo de enrolamento
Dd
25,9
mm
Maior diâmetro do mandril
Dh
35,2
mm
Diâmetro mais pequeno de manga
L0
145
mm
Comprimento não tensionado da mola
Lk
mm
Comprimento de dobra
Fn
406,784
N
Força máxima com carga estática
Ln
61,51
mm
Comprimento mais pequeno com carga estática
sn
83,49
mm
Maior deslocamento da mola com carga estática
Fndyn
384,095
N
Força máxima com carga dinâmica
Lndyn
66,17
mm
Comprimento mais pequeno com carga dinâmica
shdyn
41,34
mm
Maior deslocamento da mola com carga dinâmica
S
11,312
mm
Passo da mola (centro de enrolamento até centro de enrolamento)
n
12,5
Unidade
N.º de enrolamentos de efeito de mola
nt
Unidade
N.º total de enrolamentos
R
4,872
N/mm
Flecha da mola
Gew
111,4209
g
Peso do artigo
Fntol
21,77
N
(+/-) tolerância para força máxima estática
Fndtol
21,43
N
(+/-) tolerância para força máxima dinâmica
Detol
0,5
mm
(+/-) tolerância para diâmetro de enrolamento
L0tol
3,21
mm
(+/-) tolerância para comprimento não tensionado da mola
PG
AB
-
Grupo de preços para este artigo
F1tol
N
(+/-) tolerância força da mola pré-tensionada
F2tol
N
(+/-) tolerância força da mola tensionada
