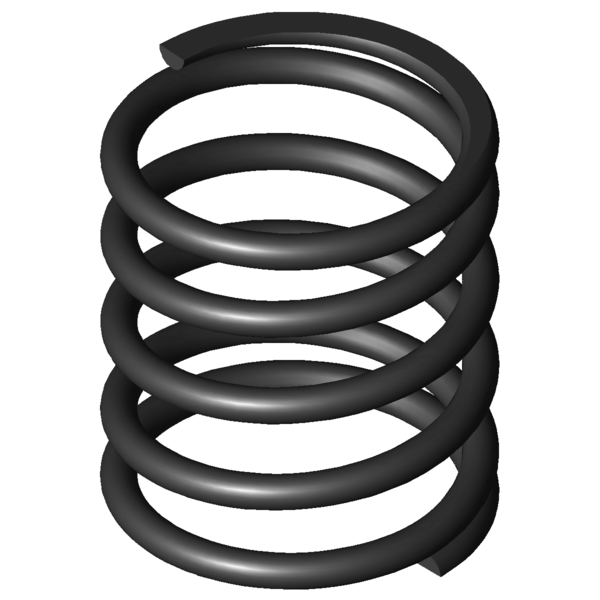

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-1
-
Tipo de material
Estado das extremidades das molas
Encostado e rectificado
-
Estado das extremidades das molas
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola tensionada
L2
mm
Comprimento da mola tensionada
s2
mm
Deslocamento da mola tensionada
d
2,8
mm
Diâmetro do arame
Di
mm
Diâmetro interno de enrolamento
D
27,2
mm
Diâmetro médio de enrolamento
De
30
mm
Diâmetro externo de enrolamento
Dd
23,6
mm
Maior diâmetro do mandril
Dh
31,3
mm
Diâmetro mais pequeno de manga
L0
34
mm
Comprimento não tensionado da mola
Lk
mm
Comprimento de dobra
Fn
144,317
N
Força máxima com carga estática
Ln
17,77
mm
Comprimento mais pequeno com carga estática
sn
16,23
mm
Maior deslocamento da mola com carga estática
Fndyn
133,802
N
Força máxima com carga dinâmica
Lndyn
18,95
mm
Comprimento mais pequeno com carga dinâmica
shdyn
15,05
mm
Maior deslocamento da mola com carga dinâmica
S
8,914
mm
Passo da mola (centro de enrolamento até centro de enrolamento)
n
3,5
Unidade
N.º de enrolamentos de efeito de mola
nt
Unidade
N.º total de enrolamentos
R
8,89
N/mm
Flecha da mola
Gew
22,8754
g
Peso do artigo
Fntol
13,85
N
(+/-) tolerância para força máxima estática
Fndtol
13,69
N
(+/-) tolerância para força máxima dinâmica
Detol
0,5
mm
(+/-) tolerância para diâmetro de enrolamento
L0tol
1,31
mm
(+/-) tolerância para comprimento não tensionado da mola
PG
N
-
Grupo de preços para este artigo
F1tol
N
(+/-) tolerância força da mola pré-tensionada
F2tol
N
(+/-) tolerância força da mola tensionada
