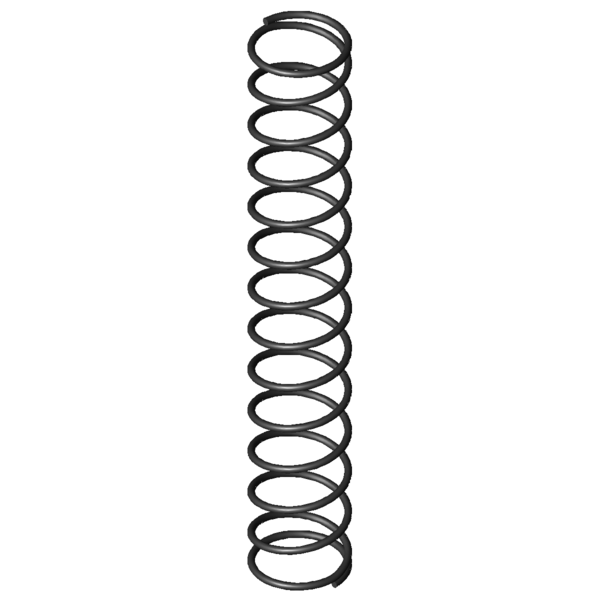

SímbolosValorUnidadeDescrição
Tipo de material
EN 10270-1
-
Tipo de material
Estado das extremidades das molas
Encostado
-
Estado das extremidades das molas
F1
N
Força da mola pré-tensionada
L1
mm
Comprimento da mola pré-tensionada
s1
mm
Deslocamento da mola pré-tensionada
F2
N
Força da mola tensionada
L2
mm
Comprimento da mola tensionada
s2
mm
Deslocamento da mola tensionada
d
0,4
mm
Diâmetro do arame
Di
mm
Diâmetro interno de enrolamento
D
5
mm
Diâmetro médio de enrolamento
De
5,4
mm
Diâmetro externo de enrolamento
Dd
4,1
mm
Maior diâmetro do mandril
Dh
6
mm
Diâmetro mais pequeno de manga
L0
33,4
mm
Comprimento não tensionado da mola
Lk
23,31
mm
Comprimento de dobra
Fn
4,228
N
Força máxima com carga estática
Ln
8,07
mm
Comprimento mais pequeno com carga estática
sn
25,33
mm
Maior deslocamento da mola com carga estática
Fndyn
4,088
N
Força máxima com carga dinâmica
Lndyn
8,91
mm
Comprimento mais pequeno com carga dinâmica
shdyn
9,47
mm
Maior deslocamento da mola com carga dinâmica
S
2,592
mm
Passo da mola (centro de enrolamento até centro de enrolamento)
n
12,5
Unidade
N.º de enrolamentos de efeito de mola
nt
Unidade
N.º total de enrolamentos
R
0,167
N/mm
Flecha da mola
Gew
0,2262
g
Peso do artigo
Fntol
0,34
N
(+/-) tolerância para força máxima estática
Fndtol
0,34
N
(+/-) tolerância para força máxima dinâmica
Detol
0,25
mm
(+/-) tolerância para diâmetro de enrolamento
L0tol
1,68
mm
(+/-) tolerância para comprimento não tensionado da mola
PG
B
-
Grupo de preços para este artigo
F1tol
N
(+/-) tolerância força da mola pré-tensionada
F2tol
N
(+/-) tolerância força da mola tensionada
