Strona ze szczegółami Sprezyny skretowe: T-16164L | Stal nierdzewna Ø 0,5 x 5,5 x 25 mm / 0°

Ceny progresywne (Grupa cenowa: J)

IlośćCena jednostkowa [EUR]

1 5,1600 EUR

2 3,6400 EUR

3 3,4700 EUR

7 2,4200 EUR

17 1,1500 EUR

37 0,8500 EUR

75 0,6800 EUR

125 0,4859 EUR

175 0,4196 EUR

250 0,3695 EUR

350 0,3536 EUR

450 0,3284 EUR

Ilość:

Pobierz arkusz danych

Pobierz krzywą charakterystyczną sprężyny metalowej

Dane CAD

Obliczenie drogi/siły

Dane techniczne

SymboleWartośćJednostkaOpis

Rodzaj materialu 1.4310 - Rodzaj materialu

Kierunek zwinięcia W lewo - Kierunek zwinięcia (lewo/prawo)

Pozycja ramion bez obciążenia siłą 0 stopień Pozycja ramion bez obciążenia siłą

alpha1 stopień Kąt obrotu sprężyny z napięciem wstępnym

F1 N Siła sprężyny z napięciem wstępnym

M1 Nmm Moment obrotowy sprężyny z napięciem wstępnym

alpha2 stopień Kąt obrotu sprężyny obciążonej siłą

F2 N Siła sprężyny obciążonej siłą

M2 Nmm Moment obrotowy sprężyny z obciążeniem siłą

alphah stopień Roboczy kąt obrotu

d 0,5 mm Srednica drutu

Di 5,5 mm Wewnętrzna średnica zwoju

Dd mm Średnica trzpienia

LsH mm Długość ramienia dźwigni

LsR mm Długość ramienia nie pracującego

Lk0 4 mm Długość korpusu sprężyny

Ls 25 mm Długości ramion

RH mm Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni

Mntol 2,65 Nmm (+/-) Tolerance maximum torque

Mn 16,01 Nmm Maksymalny moment obrotowy sprężyny

alphan 213,35 stopień Maksymalny kąt obrotu sprężyny

nt 7 szt. Ilość zwojów

Ddmax 5 mm Maksymalna średnica trzepienia

Ddmin 4,4 mm Minimalna średnica trzepienia

Ditol 0,17 mm (+/-) tolerance of inner coil diameter

Gew 0,2816 g Waga artykułu

PG J - Grupa cenowa tego artykulu

		Katalogi standardowych sprężyn metalowych			Katalogi innych sprężyn metalowych
		Przegląd katalogów Sprężyny dociskowe Sprężyny naciągowe Sprężyny skrętne Sprężyny ściskane Sprężyny naciągowe			Pierścienie otworowe (pierścienie osadcze) Sprezyny skretowe z podwójnymi ramionami Zawleczki sprezynowe podwójne Zawleczki sprezynowe pojedyncze Asortymenty sprezyn Ochrona przewodów i wezy 1400 Ochrona przewodów i wezy 1410 Ochrona przewodów i wezy 1420			Ochrona przewodów i wezy 1430 Ochrona przewodów i wezy 1440 Zaciski zabezpieczajace Sprezyny do wciagarek linowych Drut stalowy w zwojach Drut stalowy w pretach Pierścienie wału Sprezyny srubowe

		Zapytanie o standardowe sprężyny metalowe			Zapytanie o inne sprężyny metalowe
		Przegląd zapytań Sprężyny dociskowe Sprężyny naciągowe Sprężyny skrętne Sprężyny ściskane Sprężyny naciągowe			Pierścienie otworowe (pierścienie osadcze) Sprezyny skretowe z podwójnymi ramionami Drut stalowy w zwojach Drut stalowy w pretach Zawleczki sprezynowe pojedyncze Zawleczki sprezynowe podwójne Ochrona przewodów i wezy 1400 Ochrona przewodów i wezy 1410 Ochrona przewodów i wezy 1420 Ochrona przewodów i wezy 1430 Ochrona przewodów i wezy 1440			Sprezyny do wciagarek linowych Zaciski zabezpieczajace Pierścienie wału Sprezyny srubowe Sprężyny ściskane stożkowe Sprężyny rozciągane stożkowe Specjalne sprężyny Wygięte części z drutu Sprężyny kontaktowe Kształt sprężyn Sprężyny metalowe dowolne

		Informacje o sprężynach metalowych			Informacje główne typy sprężyn
		Sprężyny naciągowe informacji \| Produkty Niestandardowe części tłoczone i gięte \| Elementy tłoczone i gięte Co oznacza sztywność sprężyny? \| Wiedza Duży wybór sprężyn naciskowych \| Produkty Kup taśmy ze stali sprężynowej i blachy ze stali sprężynowej \| Materiał Zawleczki sprężyste i inne elementy zabezpieczające \| Produkty Oblicz stałą sprężystości \| Wiedza Zaprojektuj korpus sprężynowy \| Wiedza Sprężyny formowane i sprężyny płaskie \| Produkty Stożkowe sprężyny naciskowe \| Molle speciali Sprężyny naciągowe na metry \| Molle di trazione senza fine Sprężyny formowane, części tłoczone i gięte oraz części laserowe zgodnie z wymaganiami klienta \| Sprężyny płytkowe Rodzaje obciążeń sprężyn naciskowych \| Przemyst Wykres naprężenie-odkształcenie stali sprężynowej \| Materiał Oblicz sprężyny śrubowe \| Sprężyny taśmowe Niestandardowe części do rysowania \| Częśći laserowe Prawo Hooke’a \| Przemyst Oblicz siłę sprężyny \| Molle di compressione senza fine Sprężyny ściskane zgodne z DIN 2098 \| Vendita Zastosowanie Gatunki stali sprężynowej i obróbka powierzchni \| Materiał Cięcie laserowe i cięcie laserowe \| Proces produkcji i inne metody cięcia \| Częśći laserowe Obliczenie sprężyny piórowej \| Podkładki sprężyste Dobór elementów bezpieczeństwa \| Parti di sicurezza Systemy sprężyn do zadań specjalnych \| Comunicato stampa Technologia tłoczenia i formowania \| Elementy tłoczone i gięte Oferta sprężyn płaskich \| Sprężyny płaskie Obróbka powierzchni sprężyn stalowych \| Materiale Projektowanie sprężyn metalowych – część 1 „Podstawy” \| Comunicato stampa Niedodatnie połączenie z siłą sprężyny \| Podkładki sprężyste Oferta klipsów sprężynowych \| Zaciski sprężynowe			Sprezyny naciskowe Sprezyny naciagowe Sprezyny skretne Sprezyny druciane Specialis rugok Sprężyny w kształcie Sprężyny płaskie

		Obsługa i informacje			Program dostawy			Katalog
		Doradztwo techniczne Projektowanie sprężyn w firmie Gutekunst Federn Zapytanie ofertowe Obliczenia sprężyn metalowych zgodnie z DIN 13906 Tworzenie danych CAD Sprężyny forum Filmy i filmy Usługa Uniwersytet Informacje o metalowych sprężynach - blog.federnshop.com			Katalog sprężyn Sprężyny specjalne Materiał wiosna Informacje o obróbce powierzchni Sprężyny zapakowane w sposób gotowy do montażu			Żądanie Katalog Wiosna Federnshop.com E-zamówienia (zakupy elektroniczne)

Strona ze szczegółami Sprezyny skretowe: T-16164L | Stal nierdzewna Ø 0,5 x 5,5 x 25 mm / 0°

Ceny progresywne (Grupa cenowa: J)

Dane techniczne

Kraj pochodzenia: DE | Numer taryfy celnej: 73202089

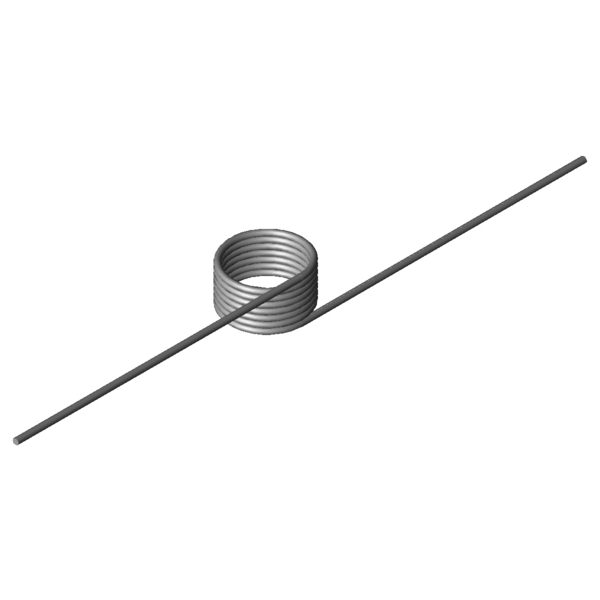

Obraz produktu - Sprezyny skretowe T-16164L
