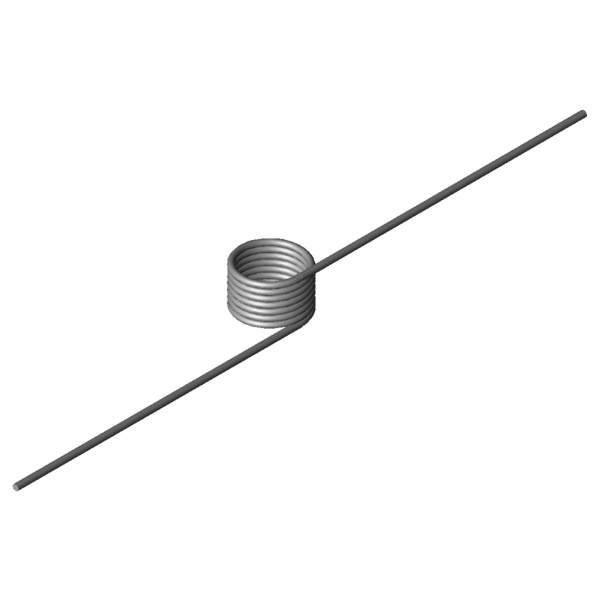

SymboleWartośćJednostkaOpis
Rodzaj materialu
EN 10270-3-1.4310
-
Rodzaj materialu
Kierunek zwinięcia
W prawo
-
Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą
0
stopień
Pozycja ramion bez obciążenia siłą
alpha1
stopień
Kąt obrotu sprężyny z napięciem wstępnym
F1
N
Siła sprężyny z napięciem wstępnym
M1
Nmm
Moment obrotowy sprężyny z napięciem wstępnym
alpha2
stopień
Kąt obrotu sprężyny obciążonej siłą
F2
N
Siła sprężyny obciążonej siłą
M2
Nmm
Moment obrotowy sprężyny z obciążeniem siłą
alphah
stopień
Roboczy kąt obrotu
d
0,5
mm
Srednica drutu
Di
4,5
mm
Wewnętrzna średnica zwoju
Dd
mm
Średnica trzpienia
LsH
mm
Długość ramienia dźwigni
LsR
mm
Długość ramienia nie pracującego
Lk0
4
mm
Długość korpusu sprężyny
Ls
25
mm
Długości ramion
RH
mm
Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol
2,9
Nmm
(+/-) Tolerance maximum torque
Mn
15,78
Nmm
Maksymalny moment obrotowy sprężyny
alphan
175,26
stopień
Maksymalny kąt obrotu sprężyny
nt
7
szt.
Ilość zwojów
Ddmax
4
mm
Maksymalna średnica trzepienia
Ddmin
3,6
mm
Minimalna średnica trzepienia
Ditol
0,14
mm
(+/-) tolerance of inner coil diameter
Gew
0,2476
g
Waga artykułu
PG
J
-
Grupa cenowa tego artykulu
