Strona ze szczegółami Sprezyny skretowe: T-16142L | Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 180°

Ceny progresywne (Grupa cenowa: J)

IlośćCena jednostkowa [EUR]

1 5,1600 EUR

2 3,6400 EUR

3 3,4700 EUR

7 2,4200 EUR

17 1,1500 EUR

37 0,8500 EUR

75 0,6800 EUR

125 0,4859 EUR

175 0,4196 EUR

250 0,3695 EUR

350 0,3536 EUR

450 0,3284 EUR

Ilość:

Pobierz arkusz danych

Pobierz krzywą charakterystyczną sprężyny metalowej

Dane CAD

Obliczenie drogi/siły

Dane techniczne

SymboleWartośćJednostkaOpis

Rodzaj materialu 1.4310 - Rodzaj materialu

Kierunek zwinięcia W lewo - Kierunek zwinięcia (lewo/prawo)

Pozycja ramion bez obciążenia siłą 180 stopień Pozycja ramion bez obciążenia siłą

alpha1 stopień Kąt obrotu sprężyny z napięciem wstępnym

F1 N Siła sprężyny z napięciem wstępnym

M1 Nmm Moment obrotowy sprężyny z napięciem wstępnym

alpha2 stopień Kąt obrotu sprężyny obciążonej siłą

F2 N Siła sprężyny obciążonej siłą

M2 Nmm Moment obrotowy sprężyny z obciążeniem siłą

alphah stopień Roboczy kąt obrotu

d 0,5 mm Srednica drutu

Di 4,5 mm Wewnętrzna średnica zwoju

Dd mm Średnica trzpienia

LsH mm Długość ramienia dźwigni

LsR mm Długość ramienia nie pracującego

Lk0 2,75 mm Długość korpusu sprężyny

Ls 25 mm Długości ramion

RH mm Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni

Mntol 3,22 Nmm (+/-) Tolerance maximum torque

Mn 15,78 Nmm Maksymalny moment obrotowy sprężyny

alphan 112,71 stopień Maksymalny kąt obrotu sprężyny

nt 4,5 szt. Ilość zwojów

Ddmax 4 mm Maksymalna średnica trzepienia

Ddmin 3,6 mm Minimalna średnica trzepienia

Ditol 0,14 mm (+/-) tolerance of inner coil diameter

Gew 0,1868 g Waga artykułu

PG J - Grupa cenowa tego artykulu

		Katalogi standardowych sprężyn metalowych			Katalogi innych sprężyn metalowych
		Przegląd katalogów Sprężyny dociskowe Sprężyny naciągowe Sprężyny skrętne Sprężyny ściskane Sprężyny naciągowe			Pierścienie otworowe (pierścienie osadcze) Sprezyny skretowe z podwójnymi ramionami Zawleczki sprezynowe podwójne Zawleczki sprezynowe pojedyncze Asortymenty sprezyn Ochrona przewodów i wezy 1400 Ochrona przewodów i wezy 1410 Ochrona przewodów i wezy 1420			Ochrona przewodów i wezy 1430 Ochrona przewodów i wezy 1440 Zaciski zabezpieczajace Sprezyny do wciagarek linowych Drut stalowy w zwojach Drut stalowy w pretach Pierścienie wału Sprezyny srubowe

		Zapytanie o standardowe sprężyny metalowe			Zapytanie o inne sprężyny metalowe
		Przegląd zapytań Sprężyny dociskowe Sprężyny naciągowe Sprężyny skrętne Sprężyny ściskane Sprężyny naciągowe			Pierścienie otworowe (pierścienie osadcze) Sprezyny skretowe z podwójnymi ramionami Drut stalowy w zwojach Drut stalowy w pretach Zawleczki sprezynowe pojedyncze Zawleczki sprezynowe podwójne Ochrona przewodów i wezy 1400 Ochrona przewodów i wezy 1410 Ochrona przewodów i wezy 1420 Ochrona przewodów i wezy 1430 Ochrona przewodów i wezy 1440			Sprezyny do wciagarek linowych Zaciski zabezpieczajace Pierścienie wału Sprezyny srubowe Sprężyny ściskane stożkowe Sprężyny rozciągane stożkowe Specjalne sprężyny Wygięte części z drutu Sprężyny kontaktowe Kształt sprężyn Sprężyny metalowe dowolne

		Informacje o sprężynach metalowych			Informacje główne typy sprężyn
		Sprężyny naciągowe informacji \| Produkty Niestandardowe części tłoczone i gięte \| Elementy tłoczone i gięte Co oznacza sztywność sprężyny? \| Wiedza Duży wybór sprężyn naciskowych \| Produkty Kup taśmy ze stali sprężynowej i blachy ze stali sprężynowej \| Materiał Zawleczki sprężyste i inne elementy zabezpieczające \| Produkty Oblicz stałą sprężystości \| Wiedza Zaprojektuj korpus sprężynowy \| Wiedza Sprężyny formowane i sprężyny płaskie \| Produkty Stożkowe sprężyny naciskowe \| Molle speciali Sprężyny naciągowe na metry \| Molle di trazione senza fine Sprężyny formowane, części tłoczone i gięte oraz części laserowe zgodnie z wymaganiami klienta \| Sprężyny płytkowe Rodzaje obciążeń sprężyn naciskowych \| Przemyst Wykres naprężenie-odkształcenie stali sprężynowej \| Materiał Oblicz sprężyny śrubowe \| Sprężyny taśmowe Niestandardowe części do rysowania \| Częśći laserowe Prawo Hooke’a \| Przemyst Oblicz siłę sprężyny \| Molle di compressione senza fine Sprężyny ściskane zgodne z DIN 2098 \| Vendita Zastosowanie Gatunki stali sprężynowej i obróbka powierzchni \| Materiał Cięcie laserowe i cięcie laserowe \| Proces produkcji i inne metody cięcia \| Częśći laserowe Obliczenie sprężyny piórowej \| Podkładki sprężyste Dobór elementów bezpieczeństwa \| Parti di sicurezza Systemy sprężyn do zadań specjalnych \| Comunicato stampa Technologia tłoczenia i formowania \| Elementy tłoczone i gięte Oferta sprężyn płaskich \| Sprężyny płaskie Obróbka powierzchni sprężyn stalowych \| Materiale Projektowanie sprężyn metalowych – część 1 „Podstawy” \| Comunicato stampa Niedodatnie połączenie z siłą sprężyny \| Podkładki sprężyste Oferta klipsów sprężynowych \| Zaciski sprężynowe			Sprezyny naciskowe Sprezyny naciagowe Sprezyny skretne Sprezyny druciane Specialis rugok Sprężyny w kształcie Sprężyny płaskie

		Obsługa i informacje			Program dostawy			Katalog
		Doradztwo techniczne Projektowanie sprężyn w firmie Gutekunst Federn Zapytanie ofertowe Obliczenia sprężyn metalowych zgodnie z DIN 13906 Tworzenie danych CAD Sprężyny forum Filmy i filmy Usługa Uniwersytet Informacje o metalowych sprężynach - blog.federnshop.com			Katalog sprężyn Sprężyny specjalne Materiał wiosna Informacje o obróbce powierzchni Sprężyny zapakowane w sposób gotowy do montażu			Żądanie Katalog Wiosna Federnshop.com E-zamówienia (zakupy elektroniczne)

Strona ze szczegółami Sprezyny skretowe: T-16142L | Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 180°

Ceny progresywne (Grupa cenowa: J)

Dane techniczne

Kraj pochodzenia: DE | Numer taryfy celnej: 73202089

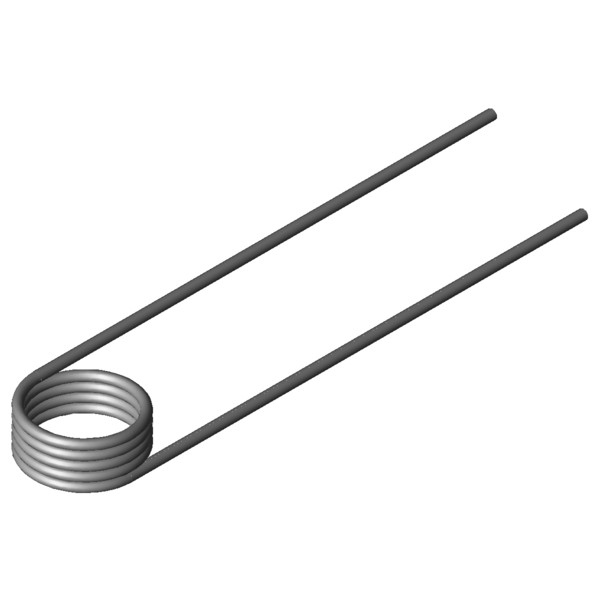

Obraz produktu - Sprezyny skretowe T-16142L
