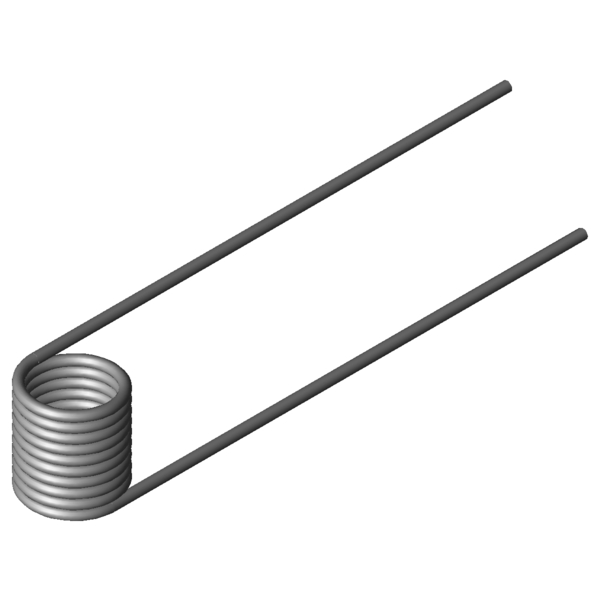

SymboleWartośćJednostkaOpis
Rodzaj materialu
1.4310
-
Rodzaj materialu
Kierunek zwinięcia
W lewo
-
Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą
180
stopień
Pozycja ramion bez obciążenia siłą
alpha1
stopień
Kąt obrotu sprężyny z napięciem wstępnym
F1
N
Siła sprężyny z napięciem wstępnym
M1
Nmm
Moment obrotowy sprężyny z napięciem wstępnym
alpha2
stopień
Kąt obrotu sprężyny obciążonej siłą
F2
N
Siła sprężyny obciążonej siłą
M2
Nmm
Moment obrotowy sprężyny z obciążeniem siłą
alphah
stopień
Roboczy kąt obrotu
d
0,5
mm
Srednica drutu
Di
3,5
mm
Wewnętrzna średnica zwoju
Dd
mm
Średnica trzpienia
LsH
mm
Długość ramienia dźwigni
LsR
mm
Długość ramienia nie pracującego
Lk0
5,25
mm
Długość korpusu sprężyny
Ls
25
mm
Długości ramion
RH
mm
Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol
3,01
Nmm
(+/-) Tolerance maximum torque
Mn
15,43
Nmm
Maksymalny moment obrotowy sprężyny
alphan
186,15
stopień
Maksymalny kąt obrotu sprężyny
nt
9,5
szt.
Ilość zwojów
Ddmax
3,15
mm
Maksymalna średnica trzepienia
Ddmin
2,8
mm
Minimalna średnica trzepienia
Ditol
0,11
mm
(+/-) tolerance of inner coil diameter
Gew
0,2622
g
Waga artykułu
PG
J
-
Grupa cenowa tego artykulu
