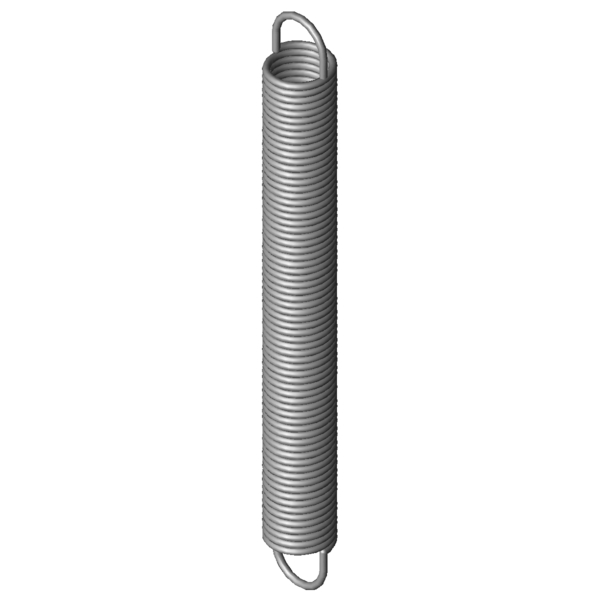

SymboleWartośćJednostkaOpis
Materialu
EN 10270-3-1.4310
-
Rodzaj materialu
Oefo
1/1 deutsche
-
Kształt oczek
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1
mm
Rozciągnięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2
mm
Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek
180
°
Pozycja oczek (kąt przekręcenia oczek względem siebie)
d
1
mm
Srednica drutu
D
mm
Średnia średnica zwoju
De
9
mm
Zewnętrzna średnica zwoju
Dh
10,8
mm
Minimalna średnica tulei
L0
82,2
mm
Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk
70,5
mm
Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln
mm
Maksymalna długość przy obciążeniu statycznym
sn
129,97
mm
Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn
35,06
N
Maksymalna siła przy obciążeniu statycznym
n
Stück
Anzahl der federnden Windungen
nt
szt.
Ilość zwojów
Lh
5,58
mm
Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R
0,246
N/mm
Sztywnosc sprezyny
F0
3,101
N
Wewnętrzna siła napięcia wstępnego
Fntol
2,13
N
(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol
1,5
mm
(+/-) Tolerancja długości swobodnej
Detol
0,25
mm
(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol
48
stopień
Tolerancja pozycji oczek
Gew
11,1207
g
Waga artykułu
PG
ZL
-
Grupa cenowa tego artykulu
