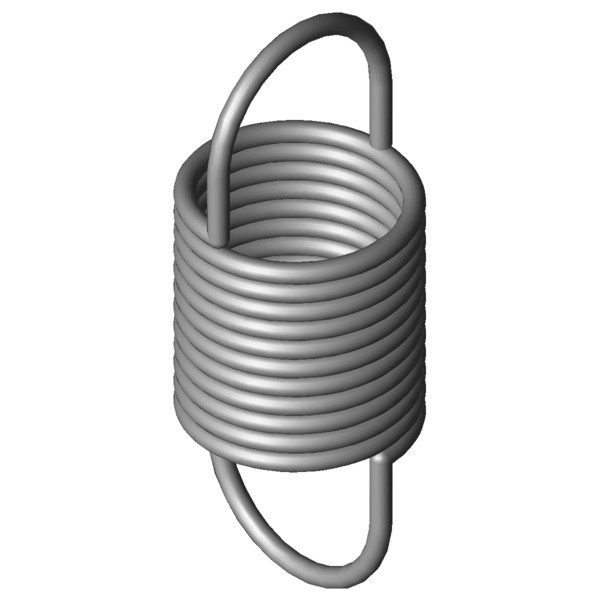

SymboleWartośćJednostkaOpis
Materialu
EN 10270-3-1.4310
-
Rodzaj materialu
Oefo
1/1 deutsche
-
Kształt oczek
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1
mm
Rozciągnięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2
mm
Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek
270
°
Pozycja oczek (kąt przekręcenia oczek względem siebie)
d
1
mm
Srednica drutu
D
mm
Średnia średnica zwoju
De
11
mm
Zewnętrzna średnica zwoju
Dh
12,8
mm
Minimalna średnica tulei
L0
27,4
mm
Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk
12,75
mm
Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln
mm
Maksymalna długość przy obciążeniu statycznym
sn
35,66
mm
Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn
28,97
N
Maksymalna siła przy obciążeniu statycznym
n
Stück
Anzahl der federnden Windungen
nt
szt.
Ilość zwojów
Lh
7,32
mm
Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R
0,745
N/mm
Sztywnosc sprezyny
F0
2,411
N
Wewnętrzna siła napięcia wstępnego
Fntol
2,35
N
(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol
0,9
mm
(+/-) Tolerancja długości swobodnej
Detol
0,3
mm
(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol
22
stopień
Tolerancja pozycji oczek
Gew
2,6339
g
Waga artykułu
PG
ZZ
-
Grupa cenowa tego artykulu
