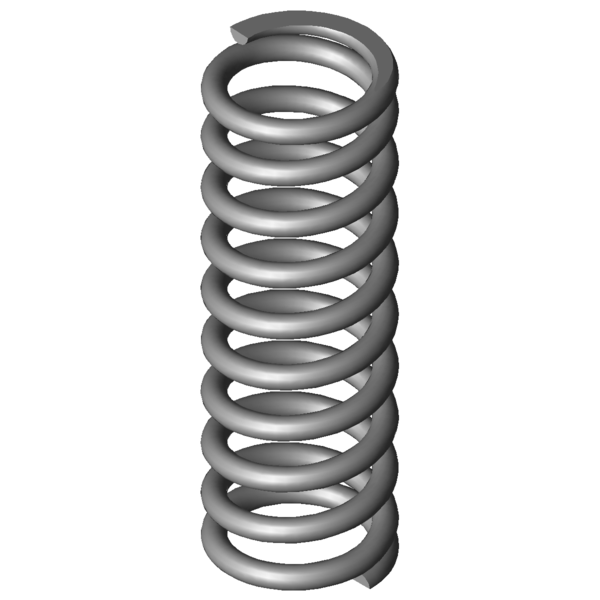

SymboleWartośćJednostkaOpis
Materialu
1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
5
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
32
mm
Średnia średnica zwoju
De
37
mm
Zewnętrzna średnica zwoju
Dd
26
mm
Maksymalna średnica trzpienia
Dh
38,2
mm
Minimalna średnica tulei
L0
110
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
994,266
N
Maksymalna siła przy obciążeniu statycznym
Ln
59,36
mm
Minimalna długość przy obciążeniu statycznym
sn
50,64
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
904,167
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
63,95
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
8,36
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
12,353
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
8,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
19,634
N/mm
Sztywnosc sprezyny
Gew
163,8323
g
Waga artykułu
Fntol
62,9
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
61,8
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,5
mm
(+/-) Tolerancja średnicy zwoju
L0tol
2
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
AF
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
