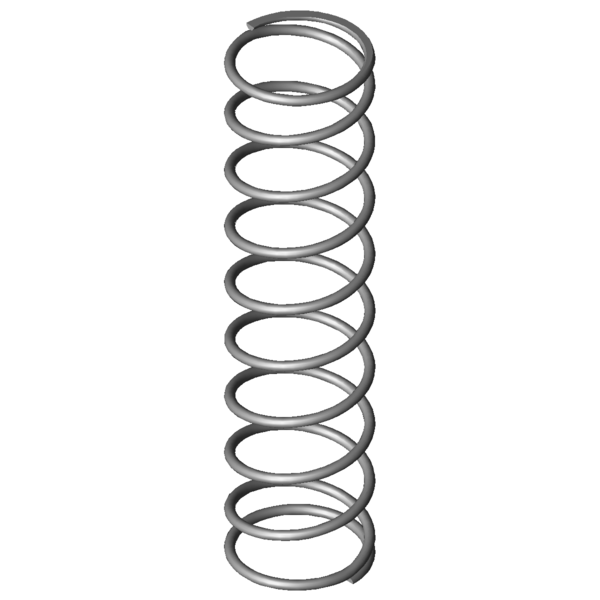

SymboleWartośćJednostkaOpis
Materialu
1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
5
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
63
mm
Średnia średnica zwoju
De
68
mm
Zewnętrzna średnica zwoju
Dd
56,5
mm
Maksymalna średnica trzpienia
Dh
71
mm
Minimalna średnica tulei
L0
275
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
535,526
N
Maksymalna siła przy obciążeniu statycznym
Ln
66,87
mm
Minimalna długość przy obciążeniu statycznym
sn
208,13
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
510,75
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
76,5
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
35,68
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
31,765
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
8,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
2,573
N/mm
Sztywnosc sprezyny
Gew
322,5448
g
Waga artykułu
Fntol
31,1
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
30,78
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
1
mm
(+/-) Tolerancja średnicy zwoju
L0tol
7,26
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
AK
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
