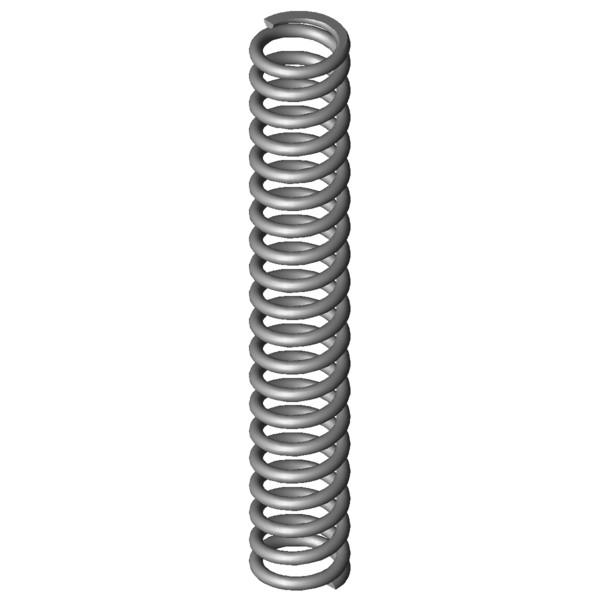

SymboleWartośćJednostkaOpis
Materialu
1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
4
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
25
mm
Średnia średnica zwoju
De
29
mm
Zewnętrzna średnica zwoju
Dd
20,3
mm
Maksymalna średnica trzpienia
Dh
30
mm
Minimalna średnica tulei
L0
185
mm
Długość swobodna
Lk
141,62
mm
Długość wyboczenia
Fn
707,222
N
Maksymalna siła przy obciążeniu statycznym
Ln
93,74
mm
Minimalna długość przy obciążeniu statycznym
sn
91,26
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
612,961
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
105,9
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
14,51
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
9,784
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
18,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
7,749
N/mm
Sztywnosc sprezyny
Gew
159,9315
g
Waga artykułu
Fntol
41,78
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
40,99
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,35
mm
(+/-) Tolerancja średnicy zwoju
L0tol
3,26
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
AJ
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
