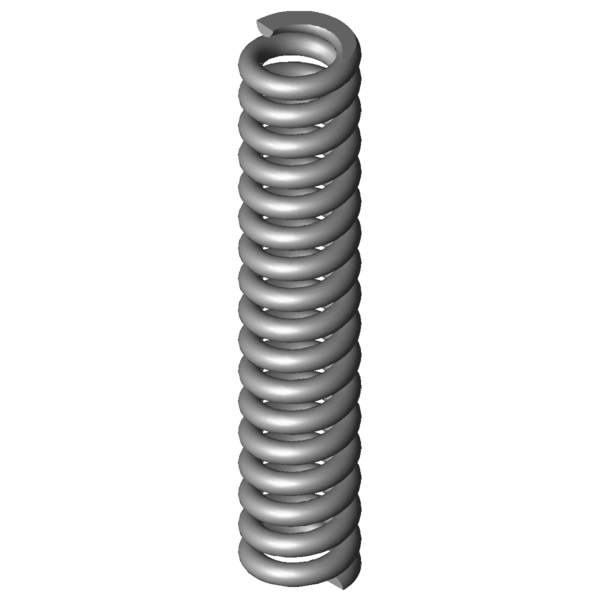

SymboleWartośćJednostkaOpis
Materialu
1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
2,2
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
8,8
mm
Średnia średnica zwoju
De
11
mm
Zewnętrzna średnica zwoju
Dd
6
mm
Maksymalna średnica trzpienia
Dh
11,6
mm
Minimalna średnica tulei
L0
56,8
mm
Długość swobodna
Lk
37,3
mm
Długość wyboczenia
Fn
273,063
N
Maksymalna siła przy obciążeniu statycznym
Ln
42,73
mm
Minimalna długość przy obciążeniu statycznym
sn
14,07
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
231,893
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
44,85
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
5,8
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
3,523
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
15,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
19,405
N/mm
Sztywnosc sprezyny
Gew
14,5374
g
Waga artykułu
Fntol
32,73
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
32,01
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,3
mm
(+/-) Tolerancja średnicy zwoju
L0tol
1,24
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
K
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
