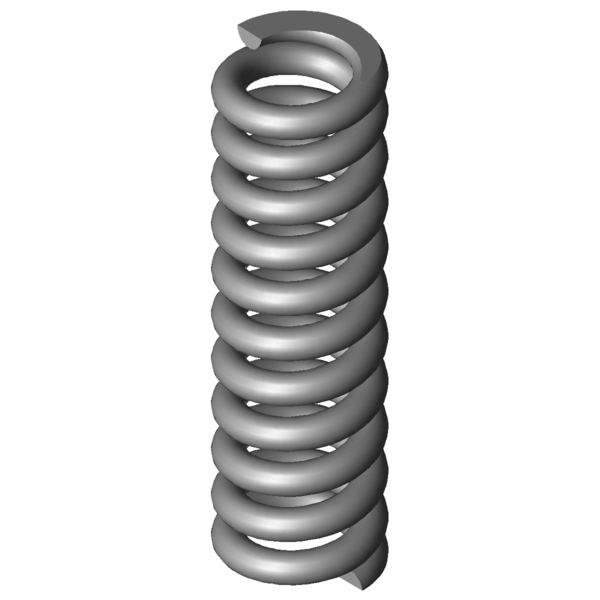

SymboleWartośćJednostkaOpis
Materialu
EN 10270-3-1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
1,4
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
5,6
mm
Średnia średnica zwoju
De
7
mm
Zewnętrzna średnica zwoju
Dd
3,8
mm
Maksymalna średnica trzpienia
Dh
7,5
mm
Minimalna średnica tulei
L0
23,8
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
121,912
N
Maksymalna siła przy obciążeniu statycznym
Ln
17,75
mm
Minimalna długość przy obciążeniu statycznym
sn
6,05
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
105,173
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
18,58
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
2,4
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
2,358
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
9,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
20,148
N/mm
Sztywnosc sprezyny
Gew
2,4619
g
Waga artykułu
Fntol
15,7
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
45,45
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,2
mm
(+/-) Tolerancja średnicy zwoju
L0tol
0,69
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
J
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
