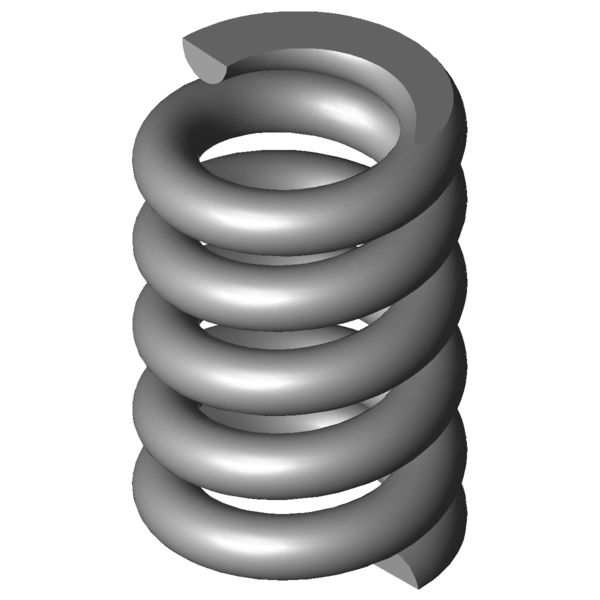

SymboleWartośćJednostkaOpis
Materialu
EN 10270-3-1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
1,4
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
5,6
mm
Średnia średnica zwoju
De
7
mm
Zewnętrzna średnica zwoju
Dd
3,8
mm
Maksymalna średnica trzpienia
Dh
7,5
mm
Minimalna średnica tulei
L0
10,6
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
125,366
N
Maksymalna siła przy obciążeniu statycznym
Ln
8,31
mm
Minimalna długość przy obciążeniu statycznym
sn
2,29
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
108,281
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
8,62
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
0,85
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
2,629
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
3,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
54,688
N/mm
Sztywnosc sprezyny
Gew
1,1774
g
Waga artykułu
Fntol
19,55
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
19,29
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,2
mm
(+/-) Tolerancja średnicy zwoju
L0tol
0,32
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
H
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
