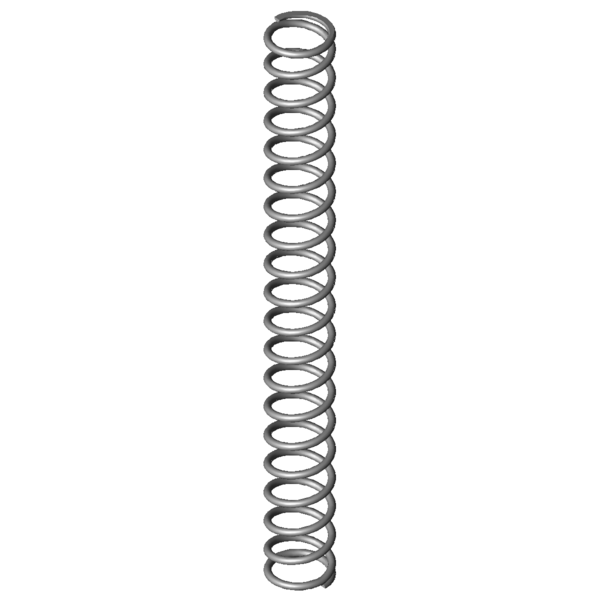

SymboleWartośćJednostkaOpis
Materialu
EN 10270-3-1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
1,2
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
9,8
mm
Średnia średnica zwoju
De
11
mm
Zewnętrzna średnica zwoju
Dd
8
mm
Maksymalna średnica trzpienia
Dh
11,8
mm
Minimalna średnica tulei
L0
101
mm
Długość swobodna
Lk
89,5
mm
Długość wyboczenia
Fn
64,71
N
Maksymalna siła przy obciążeniu statycznym
Ln
38,9
mm
Minimalna długość przy obciążeniu statycznym
sn
62,1
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
54,863
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
48,35
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
14,83
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
5,395
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
18,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
1,042
N/mm
Sztywnosc sprezyny
Gew
5,6424
g
Waga artykułu
Fntol
3,54
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
3,5
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,3
mm
(+/-) Tolerancja średnicy zwoju
L0tol
2,32
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
L
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
