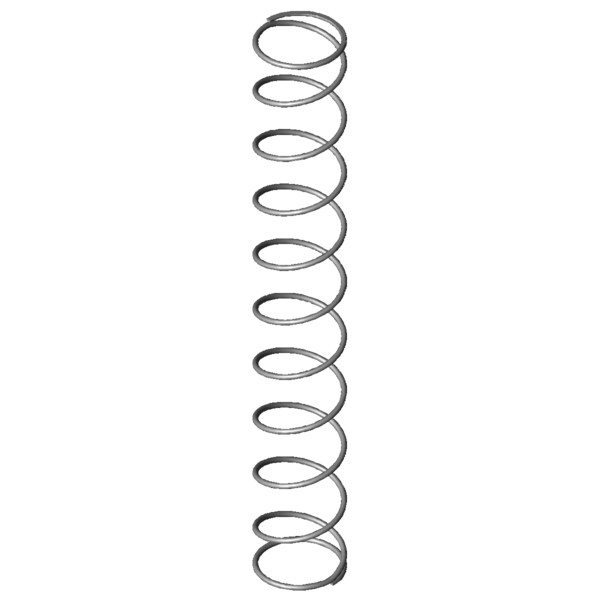

SymboleWartośćJednostkaOpis
Materialu
EN 10270-3-1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
0,55
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
8,45
mm
Średnia średnica zwoju
De
9
mm
Zewnętrzna średnica zwoju
Dd
7,3
mm
Maksymalna średnica trzpienia
Dh
10
mm
Minimalna średnica tulei
L0
61,6
mm
Długość swobodna
Lk
46,17
mm
Długość wyboczenia
Fn
7,39
N
Maksymalna siła przy obciążeniu statycznym
Ln
8,7
mm
Minimalna długość przy obciążeniu statycznym
sn
52,9
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
7,04
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
11,2
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
11,63
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
6,426
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
9,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
0,14
N/mm
Sztywnosc sprezyny
Gew
0,5733
g
Waga artykułu
Fntol
0,59
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
0,58
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,35
mm
(+/-) Tolerancja średnicy zwoju
L0tol
3,41
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
F
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
