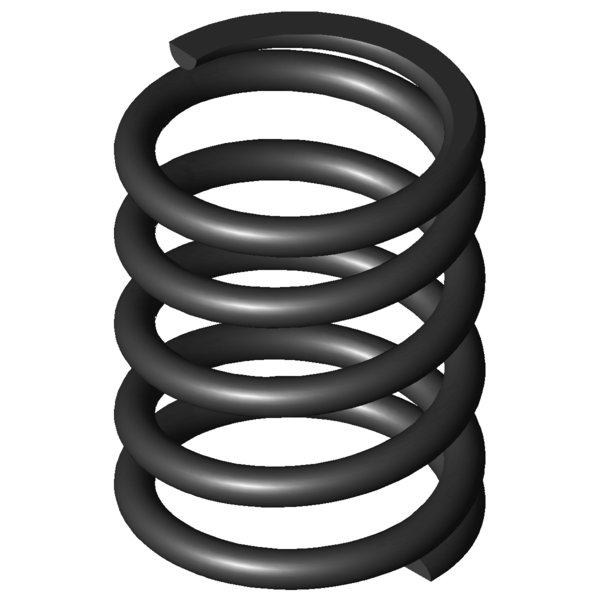

SymboleWartośćJednostkaOpis
Materialu
EN 10270-1
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
10
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
80
mm
Średnia średnica zwoju
De
90
mm
Zewnętrzna średnica zwoju
Dd
68
mm
Maksymalna średnica trzpienia
Dh
93
mm
Minimalna średnica tulei
L0
115
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
3021,003
N
Maksymalna siła przy obciążeniu statycznym
Ln
61,86
mm
Minimalna długość przy obciążeniu statycznym
sn
53,14
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
2826,008
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
65,29
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
21,23
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
30
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
3,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
56,85
N/mm
Sztywnosc sprezyny
Gew
858,1691
g
Waga artykułu
Fntol
172
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
169
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
1
mm
(+/-) Tolerancja średnicy zwoju
L0tol
2,23
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
AR
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
