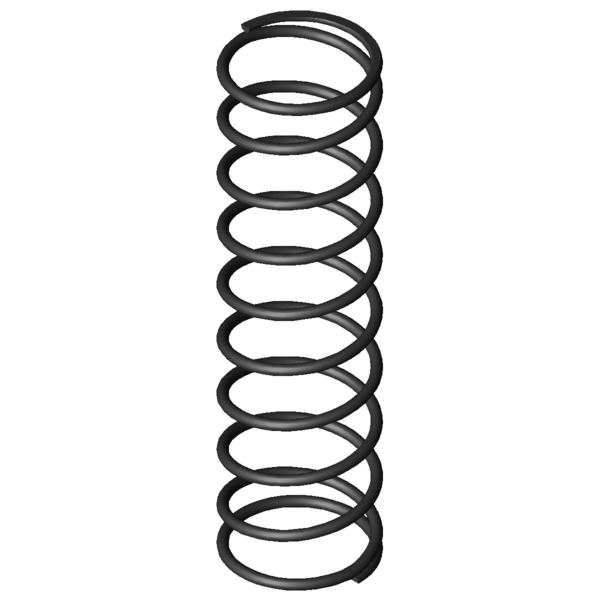

SymboleWartośćJednostkaOpis
Materialu
EN 10270-1
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
N
Siła sprężyny z napięciem wstępnym
L1
mm
Długość sprężyny z napięciem wstępnym
s1
mm
Ugięcie sprężyny z napięciem wstępnym
F2
N
Siła sprężyny obciążonej siłą
L2
mm
Długość sprężyny obciążonej siłą
s2
mm
Ugięcie sprężyny przy obciążeniu siłą
d
8
mm
Srednica drutu
Di
mm
Wewnętrzna średnica zwoju
D
100
mm
Średnia średnica zwoju
De
108
mm
Zewnętrzna średnica zwoju
Dd
89
mm
Maksymalna średnica trzpienia
Dh
111
mm
Minimalna średnica tulei
L0
390
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
1390,586
N
Maksymalna siła przy obciążeniu statycznym
Ln
106,74
mm
Minimalna długość przy obciążeniu statycznym
sn
283,26
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
1334,756
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
118,11
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
107,89
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
44,941
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
8,5
szt.
Ilość zwojów sprężynujących
nt
szt.
Całkowita ilość zwojów
R
4,909
N/mm
Sztywnosc sprezyny
Gew
1310,6583
g
Waga artykułu
Fntol
69,3
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
68,4
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
1,5
mm
(+/-) Tolerancja średnicy zwoju
L0tol
9,87
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
AU
-
Grupa cenowa tego artykulu
F1tol
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
